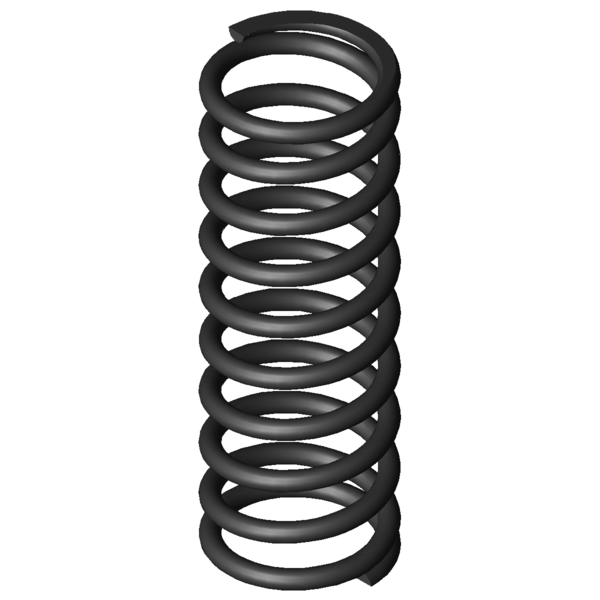

Symboles formuleValeurUnitéLa description
Nature du matériau
EN 10270-1
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
8
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
63
mm
diamètre d'enroulement moyen
De
71
mm
diamètre extérieur d'enroulement
Dd
53,6
mm
diamètre maximal du mandrin
Dh
73,1
mm
diamètre minimum de la douille
L0
205
mm
longueur libre
Lk
mm
longueur de flambage
Fn
2117,9
N
force maximum en cas de charge statique
Ln
97,13
mm
longueur minimum en cas de charge statique
sn
107,87
mm
flexion maximum en cas de charge statique
Fndyn
1988,824
N
force maximum pour charge dynamique
Lndyn
103,7
mm
longueur minimum pour utilisation dynamique
shdyn
40,42
mm
course maximum en cas d'utilisation dynamique
S
23,176
mm
pas, écart de milieu du fil à milieu du fil
n
8,5
nombre
de spires utiles
nt
nombre
total de spires
R
19,633
N/mm
raideur du ressort
Masse
825,7147
g
masse d'un ressort
Fntol
102
N
tolérance (+/-) pour force maximum statique
Fndtol
100
N
tolérance (+/-) pour force maximum dynamique
Detol
0,8
mm
tolérance (+/-) du diamètre extérieur
L0tol
3,62
mm
tolérance (+/-) pour longueur libre
Groupe de prix
AQ
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
