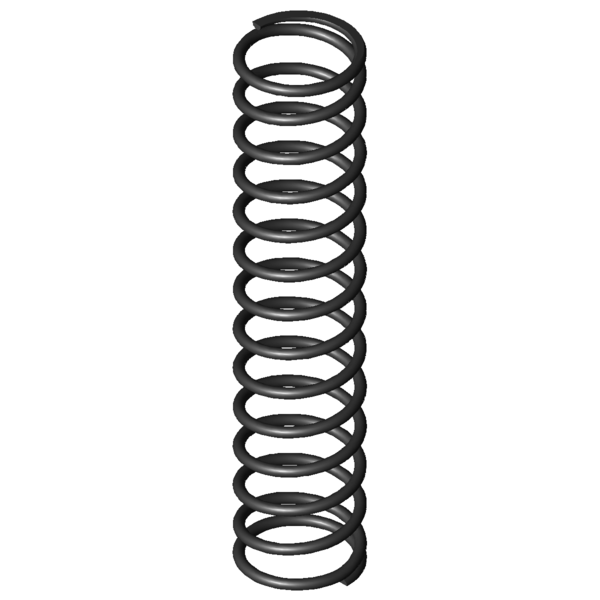

Symboles formuleValeurUnitéLa description
Nature du matériau
EN 10270-1
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
8
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
80
mm
diamètre d'enroulement moyen
De
88
mm
diamètre extérieur d'enroulement
Dd
70
mm
diamètre maximal du mandrin
Dh
90,8
mm
diamètre minimum de la douille
L0
410
mm
longueur libre
Lk
mm
longueur de flambage
Fn
1753,88
N
force maximum en cas de charge statique
Ln
141
mm
longueur minimum en cas de charge statique
sn
269
mm
flexion maximum en cas de charge statique
Fndyn
1646,3
N
force maximum pour charge dynamique
Lndyn
157,5
mm
longueur minimum pour utilisation dynamique
shdyn
97,72
mm
course maximum en cas d'utilisation dynamique
S
32,16
mm
pas, écart de milieu du fil à milieu du fil
n
12,5
nombre
de spires utiles
nt
nombre
total de spires
R
6,52
N/mm
raideur du ressort
Masse
1447,9653
g
masse d'un ressort
Fntol
77,5
N
tolérance (+/-) pour force maximum statique
Fndtol
76,3
N
tolérance (+/-) pour force maximum dynamique
Detol
1,2
mm
tolérance (+/-) du diamètre extérieur
L0tol
7,86
mm
tolérance (+/-) pour longueur libre
Groupe de prix
AX
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
