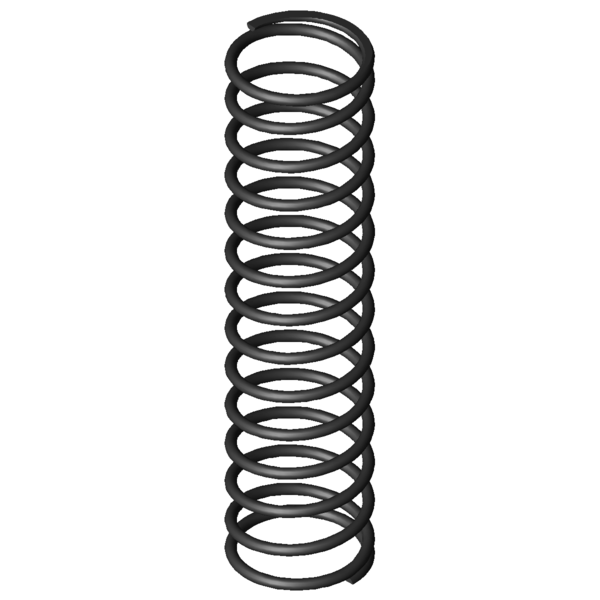

Symboles formuleValeurUnitéLa description
Nature du matériau
EN 10270-1
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
8
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
90
mm
diamètre d'enroulement moyen
De
98
mm
diamètre extérieur d'enroulement
Dd
80,3
mm
diamètre maximal du mandrin
Dh
101,4
mm
diamètre minimum de la douille
L0
400
mm
longueur libre
Lk
mm
longueur de flambage
Fn
1167
N
force maximum en cas de charge statique
Ln
145
mm
longueur minimum en cas de charge statique
sn
255
mm
flexion maximum en cas de charge statique
Fndyn
1101
N
force maximum pour charge dynamique
Lndyn
159,5
mm
longueur minimum pour utilisation dynamique
shdyn
159,2
mm
course maximum en cas d'utilisation dynamique
S
31,36
mm
pas, écart de milieu du fil à milieu du fil
n
12,5
nombre
de spires utiles
nt
nombre
total de spires
R
4,579
N/mm
raideur du ressort
Masse
1628,961
g
masse d'un ressort
Fntol
66,3
N
tolérance (+/-) pour force maximum statique
Fndtol
64,1
N
tolérance (+/-) pour force maximum dynamique
Detol
1,5
mm
tolérance (+/-) du diamètre extérieur
L0tol
10,3
mm
tolérance (+/-) pour longueur libre
Groupe de prix
AX
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
