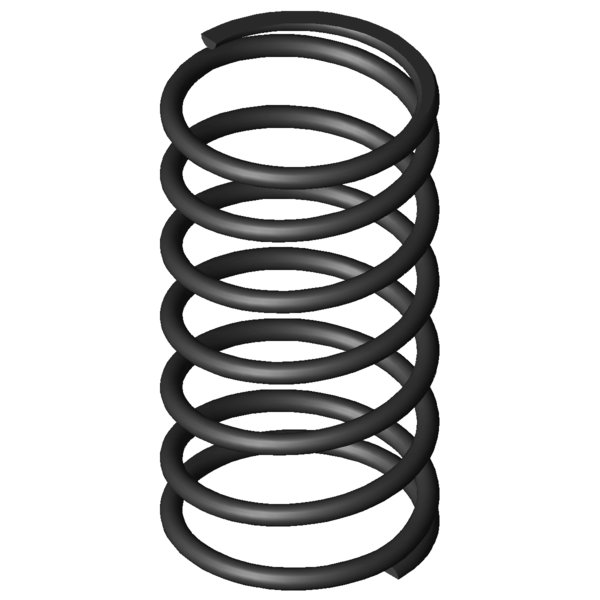

Symboles formuleValeurUnitéLa description
Nature du matériau
EN 10270-1
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
8
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
90
mm
diamètre d'enroulement moyen
De
98
mm
diamètre extérieur d'enroulement
Dd
80,3
mm
diamètre maximal du mandrin
Dh
101,4
mm
diamètre minimum de la douille
L0
185
mm
longueur libre
Lk
mm
longueur de flambage
Fn
1167,7
N
force maximum en cas de charge statique
Ln
72,8
mm
longueur minimum en cas de charge statique
sn
112,2
mm
flexion maximum en cas de charge statique
Fndyn
1101,091
N
force maximum pour charge dynamique
Lndyn
79,2
mm
longueur minimum pour utilisation dynamique
shdyn
70
mm
course maximum en cas d'utilisation dynamique
S
32,182
mm
pas, écart de milieu du fil à milieu du fil
n
5,5
nombre
de spires utiles
nt
nombre
total de spires
R
10,407
N/mm
raideur du ressort
Masse
842,566
g
masse d'un ressort
Fntol
74,2
N
tolérance (+/-) pour force maximum statique
Fndtol
71,9
N
tolérance (+/-) pour force maximum dynamique
Detol
1,5
mm
tolérance (+/-) du diamètre extérieur
L0tol
5,3
mm
tolérance (+/-) pour longueur libre
Groupe de prix
AP
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
