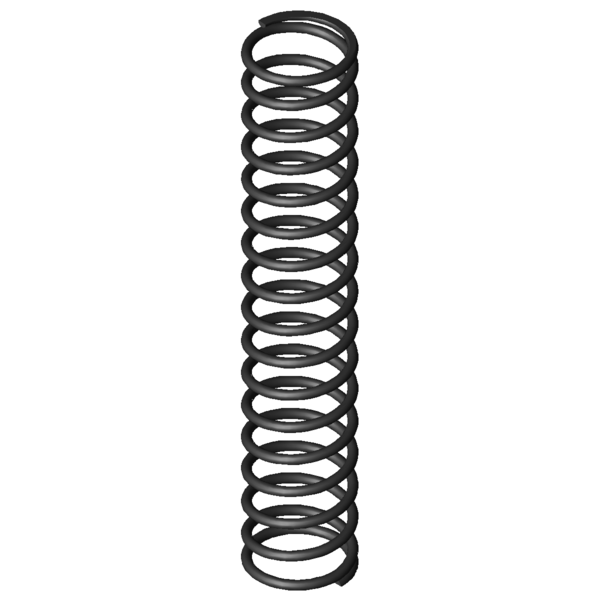

Symboles formuleValeurUnitéLa description
Nature du matériau
EN 10270-1
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
7
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
68
mm
diamètre d'enroulement moyen
De
75
mm
diamètre extérieur d'enroulement
Dd
59
mm
diamètre maximal du mandrin
Dh
77,5
mm
diamètre minimum de la douille
L0
405
mm
longueur libre
Lk
237,13
mm
longueur de flambage
Fn
1286,281
N
force maximum en cas de charge statique
Ln
148,71
mm
longueur minimum en cas de charge statique
sn
256,29
mm
flexion maximum en cas de charge statique
Fndyn
1220,526
N
force maximum pour charge dynamique
Lndyn
161,81
mm
longueur minimum pour utilisation dynamique
shdyn
111,09
mm
course maximum en cas d'utilisation dynamique
S
25,677
mm
pas, écart de milieu du fil à milieu du fil
n
15,5
nombre
de spires utiles
nt
nombre
total de spires
R
5,019
N/mm
raideur du ressort
Masse
1137,2691
g
masse d'un ressort
Fntol
60
N
tolérance (+/-) pour force maximum statique
Fndtol
59
N
tolérance (+/-) pour force maximum dynamique
Detol
1,2
mm
tolérance (+/-) du diamètre extérieur
L0tol
8,11
mm
tolérance (+/-) pour longueur libre
Groupe de prix
AX
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
