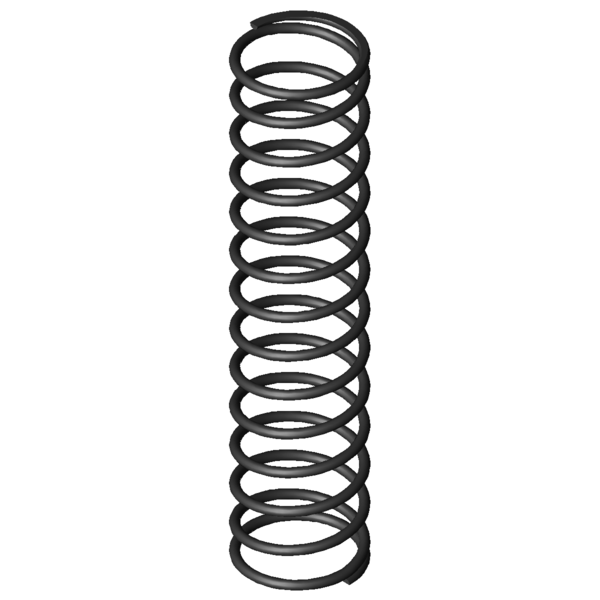

Symboles formuleValeurUnitéLa description
Nature du matériau
EN 10270-1
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
7
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
82
mm
diamètre d'enroulement moyen
De
89
mm
diamètre extérieur d'enroulement
Dd
73,3
mm
diamètre maximal du mandrin
Dh
92,6
mm
diamètre minimum de la douille
L0
390
mm
longueur libre
Lk
mm
longueur de flambage
Fn
928,92
N
force maximum en cas de charge statique
Ln
128,26
mm
longueur minimum en cas de charge statique
sn
261,74
mm
flexion maximum en cas de charge statique
Fndyn
881,221
N
force maximum pour charge dynamique
Lndyn
141,7
mm
longueur minimum pour utilisation dynamique
shdyn
150,7
mm
course maximum en cas d'utilisation dynamique
S
30,64
mm
pas, écart de milieu du fil à milieu du fil
n
12,5
nombre
de spires utiles
nt
nombre
total de spires
R
3,549
N/mm
raideur du ressort
Masse
1136,3134
g
masse d'un ressort
Fntol
51,1
N
tolérance (+/-) pour force maximum statique
Fndtol
50,4
N
tolérance (+/-) pour force maximum dynamique
Detol
1,5
mm
tolérance (+/-) du diamètre extérieur
L0tol
10,4
mm
tolérance (+/-) pour longueur libre
Groupe de prix
AX
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
