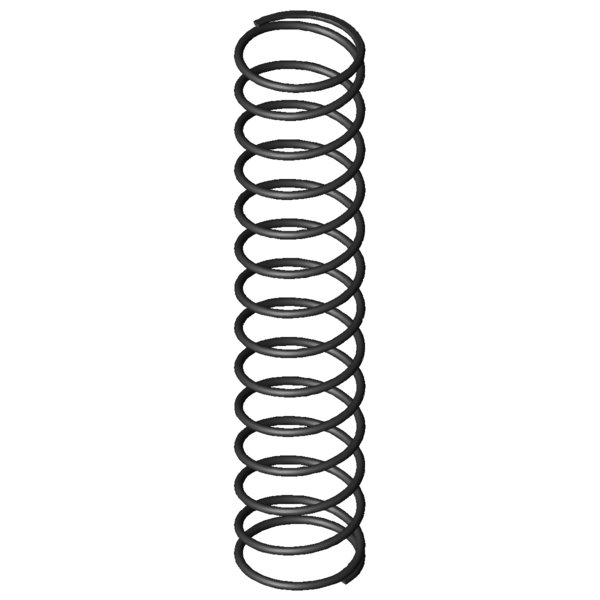

Symboles formuleValeurUnitéLa description
Nature du matériau
EN 10270-1
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
7
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
98
mm
diamètre d'enroulement moyen
De
105
mm
diamètre extérieur d'enroulement
Dd
89,3
mm
diamètre maximal du mandrin
Dh
108,3
mm
diamètre minimum de la douille
L0
500
mm
longueur libre
Lk
mm
longueur de flambage
Fn
756,827
N
force maximum en cas de charge statique
Ln
135,98
mm
longueur minimum en cas de charge statique
sn
364,02
mm
flexion maximum en cas de charge statique
Fndyn
720,818
N
force maximum pour charge dynamique
Lndyn
153,3
mm
longueur minimum pour utilisation dynamique
shdyn
225,2
mm
course maximum en cas d'utilisation dynamique
S
39,44
mm
pas, écart de milieu du fil à milieu du fil
n
12,5
nombre
de spires utiles
nt
nombre
total de spires
R
2,079
N/mm
raideur du ressort
Masse
1358,0331
g
masse d'un ressort
Fntol
46,6
N
tolérance (+/-) pour force maximum statique
Fndtol
46,1
N
tolérance (+/-) pour force maximum dynamique
Detol
1,5
mm
tolérance (+/-) du diamètre extérieur
L0tol
16,9
mm
tolérance (+/-) pour longueur libre
Groupe de prix
BF
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
