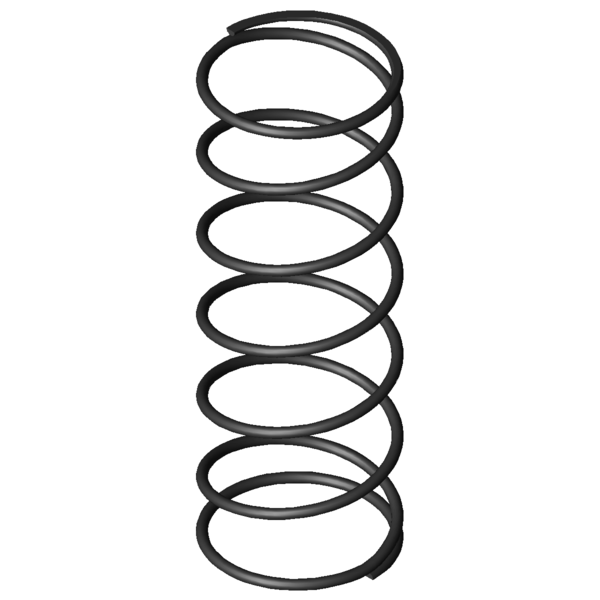

Symboles formuleValeurUnitéLa description
Nature du matériau
EN 10270-1
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
7
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
113
mm
diamètre d'enroulement moyen
De
120
mm
diamètre extérieur d'enroulement
Dd
103
mm
diamètre maximal du mandrin
Dh
126
mm
diamètre minimum de la douille
L0
331
mm
longueur libre
Lk
mm
longueur de flambage
Fn
800,143
N
force maximum en cas de charge statique
Ln
71,4
mm
longueur minimum en cas de charge statique
sn
259,6
mm
flexion maximum en cas de charge statique
Fndyn
771,014
N
force maximum pour charge dynamique
Lndyn
80,85
mm
longueur minimum pour utilisation dynamique
shdyn
115,13
mm
course maximum en cas d'utilisation dynamique
S
58,909
mm
pas, écart de milieu du fil à milieu du fil
n
5,5
nombre
de spires utiles
nt
nombre
total de spires
R
3,082
N/mm
raideur du ressort
Masse
809,9459
g
masse d'un ressort
Fntol
51,69
N
tolérance (+/-) pour force maximum statique
Fndtol
51,2
N
tolérance (+/-) pour force maximum dynamique
Detol
2,2
mm
tolérance (+/-) du diamètre extérieur
L0tol
12,88
mm
tolérance (+/-) pour longueur libre
Groupe de prix
AU
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
