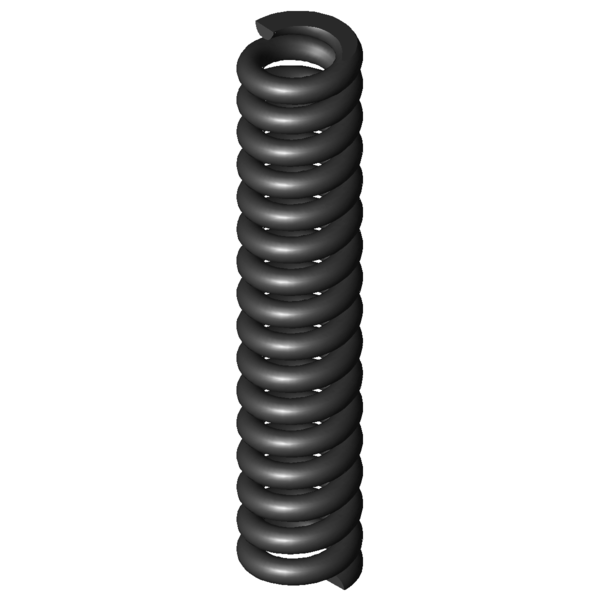

Symboles formuleValeurUnitéLa description
Nature du matériau
EN 10270-1
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
6,5
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
23,5
mm
diamètre d'enroulement moyen
De
30
mm
diamètre extérieur d'enroulement
Dd
16,4
mm
diamètre maximal du mandrin
Dh
31,2
mm
diamètre minimum de la douille
L0
150
mm
longueur libre
Lk
99
mm
longueur de flambage
Fn
3041,893
N
force maximum en cas de charge statique
Ln
118,52
mm
longueur minimum en cas de charge statique
sn
31,48
mm
flexion maximum en cas de charge statique
Fndyn
2449,782
N
force maximum pour charge dynamique
Lndyn
124,65
mm
longueur minimum pour utilisation dynamique
shdyn
9,98
mm
course maximum en cas d'utilisation dynamique
S
9,897
mm
pas, écart de milieu du fil à milieu du fil
n
14,5
nombre
de spires utiles
nt
nombre
total de spires
R
96,638
N/mm
raideur du ressort
Masse
319,5205
g
masse d'un ressort
Fntol
290,8
N
tolérance (+/-) pour force maximum statique
Fndtol
249,7
N
tolérance (+/-) pour force maximum dynamique
Detol
0,9
mm
tolérance (+/-) du diamètre extérieur
L0tol
7,5
mm
tolérance (+/-) pour longueur libre
Groupe de prix
AG
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
