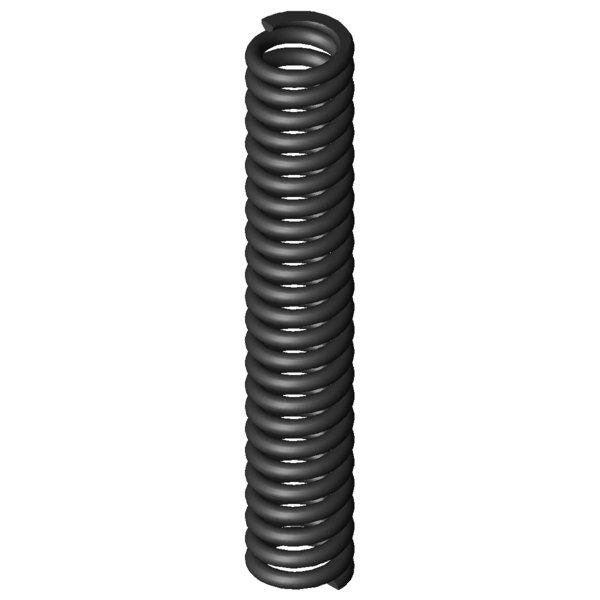

Symboles formuleValeurUnitéLa description
Nature du matériau
EN 10270-1
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
6,3
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
32
mm
diamètre d'enroulement moyen
De
38,3
mm
diamètre extérieur d'enroulement
Dd
24,7
mm
diamètre maximal du mandrin
Dh
39,6
mm
diamètre minimum de la douille
L0
225
mm
longueur libre
Lk
165,2
mm
longueur de flambage
Fn
1109,881
N
force maximum en cas de charge statique
Ln
174,01
mm
longueur minimum en cas de charge statique
sn
50,99
mm
flexion maximum en cas de charge statique
Fndyn
895,927
N
force maximum pour charge dynamique
Lndyn
183,84
mm
longueur minimum pour utilisation dynamique
shdyn
41,16
mm
course maximum en cas d'utilisation dynamique
S
9,72
mm
pas, écart de milieu du fil à milieu du fil
n
22,5
nombre
de spires utiles
nt
nombre
total de spires
R
21,767
N/mm
raideur du ressort
Masse
606,9003
g
masse d'un ressort
Fntol
112
N
tolérance (+/-) pour force maximum statique
Fndtol
109,5
N
tolérance (+/-) pour force maximum dynamique
Detol
0,5
mm
tolérance (+/-) du diamètre extérieur
L0tol
4,41
mm
tolérance (+/-) pour longueur libre
Groupe de prix
AL
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
