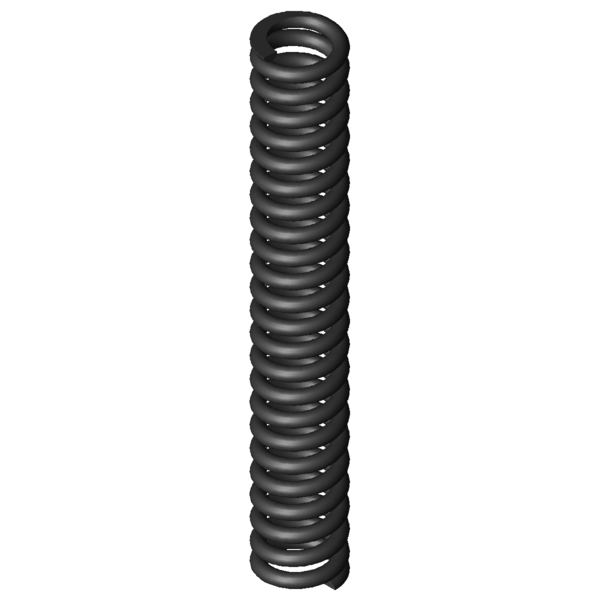

Symboles formuleValeurUnitéLa description
Nature du matériau
EN 10270-1
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
6,7
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
32,3
mm
diamètre d'enroulement moyen
De
39
mm
diamètre extérieur d'enroulement
Dd
24,6
mm
diamètre maximal du mandrin
Dh
40,2
mm
diamètre minimum de la douille
L0
254
mm
longueur libre
Lk
202,4
mm
longueur de flambage
Fn
2106,913
N
force maximum en cas de charge statique
Ln
178,78
mm
longueur minimum en cas de charge statique
sn
75,22
mm
flexion maximum en cas de charge statique
Fndyn
1831,799
N
force maximum pour charge dynamique
Lndyn
188,6
mm
longueur minimum pour utilisation dynamique
shdyn
33,91
mm
course maximum en cas d'utilisation dynamique
S
11,37
mm
pas, écart de milieu du fil à milieu du fil
n
21,75
nombre
de spires utiles
nt
nombre
total de spires
R
28,009
N/mm
raideur du ressort
Masse
671,6391
g
masse d'un ressort
Fntol
152
N
tolérance (+/-) pour force maximum statique
Fndtol
147
N
tolérance (+/-) pour force maximum dynamique
Detol
0,5
mm
tolérance (+/-) du diamètre extérieur
L0tol
4,27
mm
tolérance (+/-) pour longueur libre
Groupe de prix
AP
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
