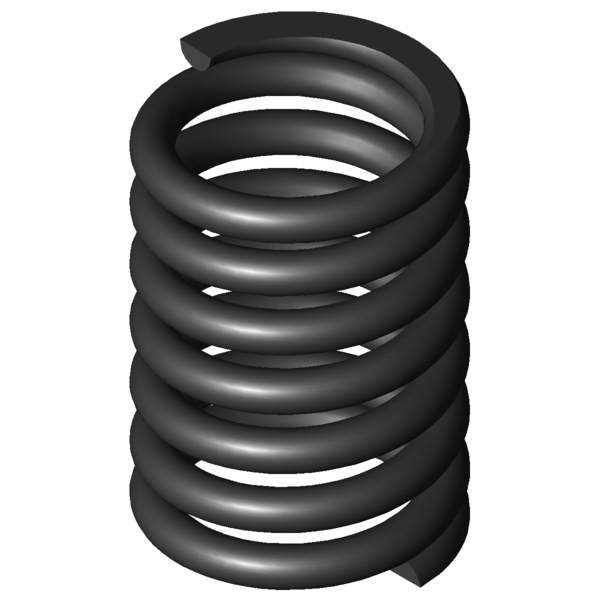

Symboles formuleValeurUnitéLa description
Nature du matériau
EN 10270-1
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
6,3
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
40
mm
diamètre d'enroulement moyen
De
46,3
mm
diamètre extérieur d'enroulement
Dd
32,7
mm
diamètre maximal du mandrin
Dh
47,5
mm
diamètre minimum de la douille
L0
68
mm
longueur libre
Lk
mm
longueur de flambage
Fn
692,529
N
force maximum en cas de charge statique
Ln
52,81
mm
longueur minimum en cas de charge statique
sn
15,19
mm
flexion maximum en cas de charge statique
Fndyn
565,795
N
force maximum pour charge dynamique
Lndyn
55,59
mm
longueur minimum pour utilisation dynamique
shdyn
12,41
mm
course maximum en cas d'utilisation dynamique
S
11,218
mm
pas, écart de milieu du fil à milieu du fil
n
5,5
nombre
de spires utiles
nt
nombre
total de spires
R
45,592
N/mm
raideur du ressort
Masse
232,2323
g
masse d'un ressort
Fntol
85,7
N
tolérance (+/-) pour force maximum statique
Fndtol
83,7
N
tolérance (+/-) pour force maximum dynamique
Detol
0,5
mm
tolérance (+/-) du diamètre extérieur
L0tol
1,65
mm
tolérance (+/-) pour longueur libre
Groupe de prix
AD
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
