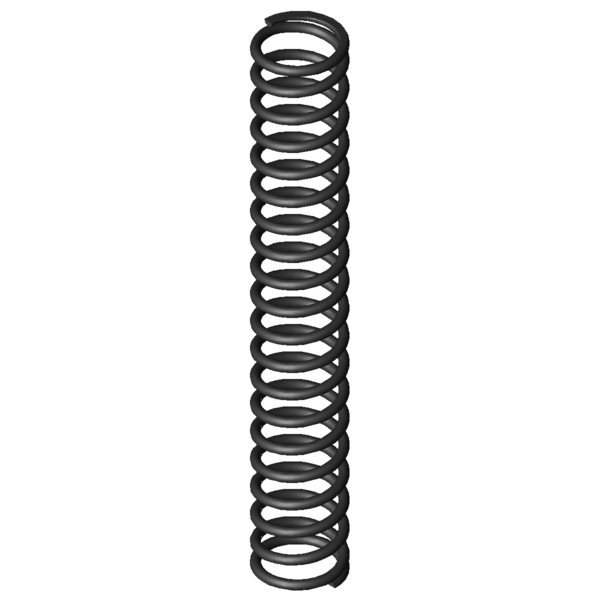

Symboles formuleValeurUnitéLa description
Nature du matériau
EN 10270-1
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
6,3
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
50
mm
diamètre d'enroulement moyen
De
56,3
mm
diamètre extérieur d'enroulement
Dd
42,6
mm
diamètre maximal du mandrin
Dh
57,7
mm
diamètre minimum de la douille
L0
365
mm
longueur libre
Lk
276,5
mm
longueur de flambage
Fn
1479,452
N
force maximum en cas de charge statique
Ln
151,82
mm
longueur minimum en cas de charge statique
sn
213,18
mm
flexion maximum en cas de charge statique
Fndyn
1318,565
N
force maximum pour charge dynamique
Lndyn
175
mm
longueur minimum pour utilisation dynamique
shdyn
73,27
mm
course maximum en cas d'utilisation dynamique
S
19,389
mm
pas, écart de milieu du fil à milieu du fil
n
18,5
nombre
de spires utiles
nt
nombre
total de spires
R
6,94
N/mm
raideur du ressort
Masse
793,4602
g
masse d'un ressort
Fntol
64,4
N
tolérance (+/-) pour force maximum statique
Fndtol
63,2
N
tolérance (+/-) pour force maximum dynamique
Detol
0,6
mm
tolérance (+/-) du diamètre extérieur
L0tol
6,08
mm
tolérance (+/-) pour longueur libre
Groupe de prix
AM
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
