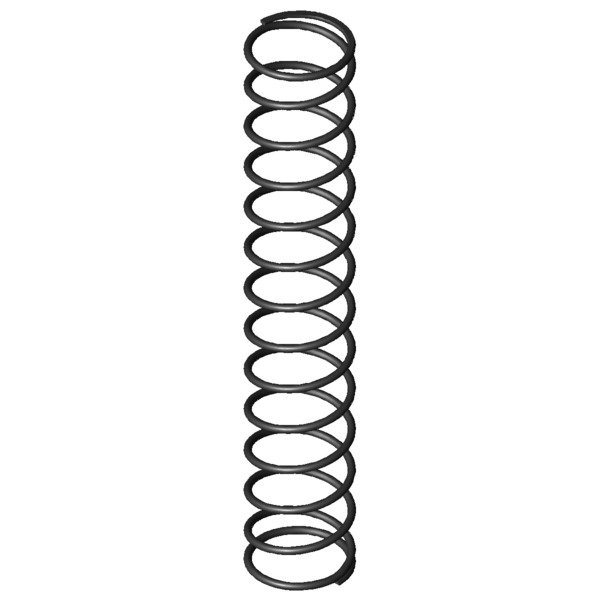

Symboles formuleValeurUnitéLa description
Nature du matériau
EN 10270-1
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
6,3
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
80
mm
diamètre d'enroulement moyen
De
86,3
mm
diamètre extérieur d'enroulement
Dd
72
mm
diamètre maximal du mandrin
Dh
88,7
mm
diamètre minimum de la douille
L0
490
mm
longueur libre
Lk
302,8
mm
longueur de flambage
Fn
932,126
N
force maximum en cas de charge statique
Ln
118,27
mm
longueur minimum en cas de charge statique
sn
371,73
mm
flexion maximum en cas de charge statique
Fndyn
876,389
N
force maximum pour charge dynamique
Lndyn
140,5
mm
longueur minimum pour utilisation dynamique
shdyn
134,58
mm
course maximum en cas d'utilisation dynamique
S
38,696
mm
pas, écart de milieu du fil à milieu du fil
n
12,5
nombre
de spires utiles
nt
nombre
total de spires
R
2,508
N/mm
raideur du ressort
Masse
897,9647
g
masse d'un ressort
Fntol
44,2
N
tolérance (+/-) pour force maximum statique
Fndtol
43,7
N
tolérance (+/-) pour force maximum dynamique
Detol
1,2
mm
tolérance (+/-) du diamètre extérieur
L0tol
12,07
mm
tolérance (+/-) pour longueur libre
Groupe de prix
AP
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
