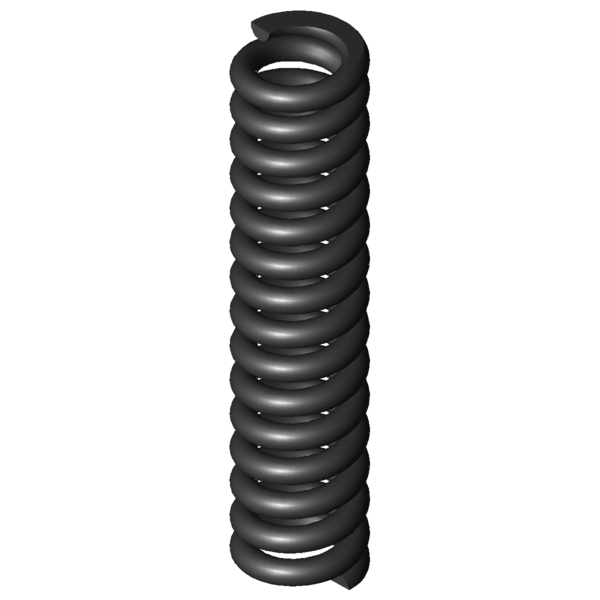

Symboles formuleValeurUnitéLa description
Nature du matériau
EN 10270-1
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
5,6
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
22,4
mm
diamètre d'enroulement moyen
De
28
mm
diamètre extérieur d'enroulement
Dd
15,8
mm
diamètre maximal du mandrin
Dh
29,1
mm
diamètre minimum de la douille
L0
125
mm
longueur libre
Lk
61,1
mm
longueur de flambage
Fn
1903,357
N
force maximum en cas de charge statique
Ln
96,17
mm
longueur minimum en cas de charge statique
sn
28,83
mm
flexion maximum en cas de charge statique
Fndyn
1593,966
N
force maximum pour charge dynamique
Lndyn
100,86
mm
longueur minimum pour utilisation dynamique
shdyn
11,61
mm
course maximum en cas d'utilisation dynamique
S
8,844
mm
pas, écart de milieu du fil à milieu du fil
n
13,5
nombre
de spires utiles
nt
nombre
total de spires
R
66,03
N/mm
raideur du ressort
Masse
212,3616
g
masse d'un ressort
Fntol
167
N
tolérance (+/-) pour force maximum statique
Fndtol
163
N
tolérance (+/-) pour force maximum dynamique
Detol
0,5
mm
tolérance (+/-) du diamètre extérieur
L0tol
2,11
mm
tolérance (+/-) pour longueur libre
Groupe de prix
AF
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
