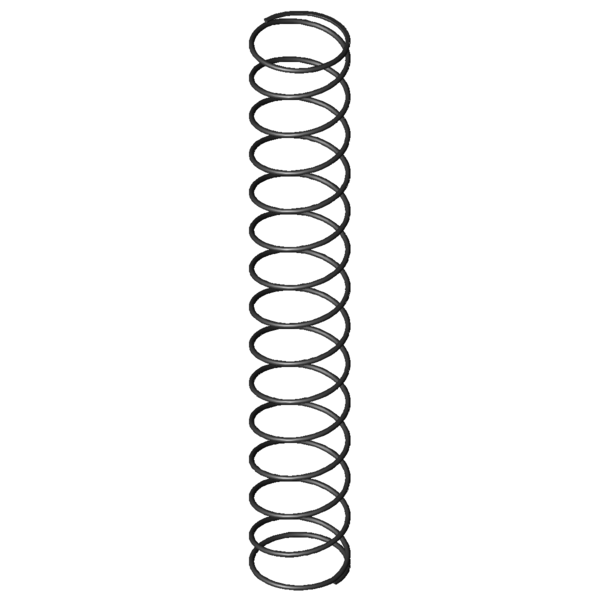

Symboles formuleValeurUnitéLa description
Nature du matériau
EN 10270-1
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
6
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
109
mm
diamètre d'enroulement moyen
De
115
mm
diamètre extérieur d'enroulement
Dd
100
mm
diamètre maximal du mandrin
Dh
121
mm
diamètre minimum de la douille
L0
725
mm
longueur libre
Lk
503,52
mm
longueur de flambage
Fn
440,884
N
force maximum en cas de charge statique
Ln
141,2
mm
longueur minimum en cas de charge statique
sn
583,8
mm
flexion maximum en cas de charge statique
Fndyn
422,683
N
force maximum pour charge dynamique
Lndyn
165,3
mm
longueur minimum pour utilisation dynamique
shdyn
315,87
mm
course maximum en cas d'utilisation dynamique
S
53,259
mm
pas, écart de milieu du fil à milieu du fil
n
13,5
nombre
de spires utiles
nt
nombre
total de spires
R
0,755
N/mm
raideur du ressort
Masse
1186,2628
g
masse d'un ressort
Fntol
32,65
N
tolérance (+/-) pour force maximum statique
Fndtol
31,06
N
tolérance (+/-) pour force maximum dynamique
Detol
2,2
mm
tolérance (+/-) du diamètre extérieur
L0tol
32,73
mm
tolérance (+/-) pour longueur libre
Groupe de prix
BB
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
