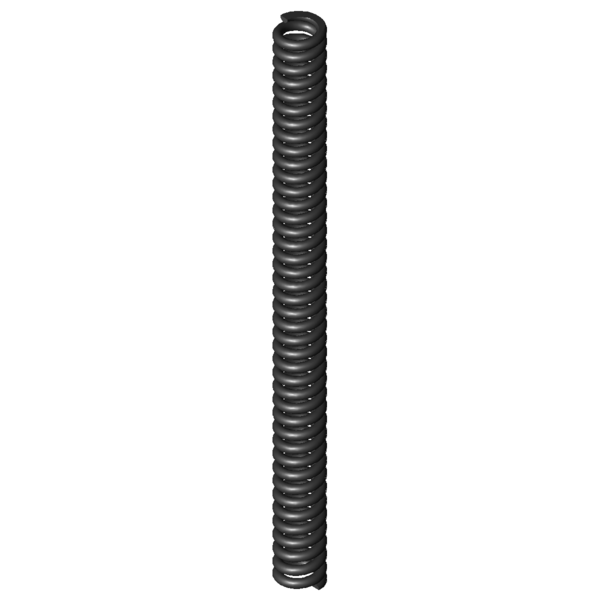

Symboles formuleValeurUnitéLa description
Nature du matériau
EN 10270-1
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
5,5
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
22,5
mm
diamètre d'enroulement moyen
De
28
mm
diamètre extérieur d'enroulement
Dd
16
mm
diamètre maximal du mandrin
Dh
29
mm
diamètre minimum de la douille
L0
345
mm
longueur libre
Lk
328,36
mm
longueur de flambage
Fn
1855,849
N
force maximum en cas de charge statique
Ln
255,43
mm
longueur minimum en cas de charge statique
sn
89,57
mm
flexion maximum en cas de charge statique
Fndyn
1574,248
N
force maximum pour charge dynamique
Lndyn
269,02
mm
longueur minimum pour utilisation dynamique
shdyn
33,91
mm
course maximum en cas d'utilisation dynamique
S
8,595
mm
pas, écart de milieu du fil à milieu du fil
n
39,5
nombre
de spires utiles
nt
nombre
total de spires
R
20,719
N/mm
raideur du ressort
Masse
550,9043
g
masse d'un ressort
Fntol
145
N
tolérance (+/-) pour force maximum statique
Fndtol
141
N
tolérance (+/-) pour force maximum dynamique
Detol
0,35
mm
tolérance (+/-) du diamètre extérieur
L0tol
5,69
mm
tolérance (+/-) pour longueur libre
Groupe de prix
AL
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
