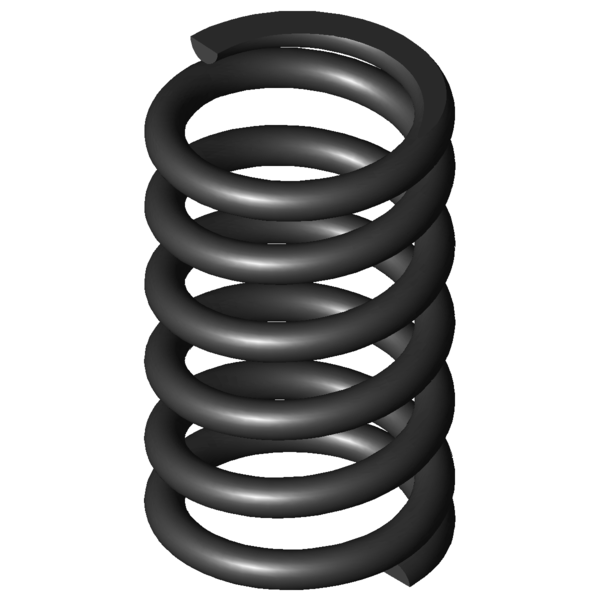

Symboles formuleValeurUnitéLa description
Nature du matériau
EN 10270-1
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
5,5
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
36,5
mm
diamètre d'enroulement moyen
De
42
mm
diamètre extérieur d'enroulement
Dd
30
mm
diamètre maximal du mandrin
Dh
43,4
mm
diamètre minimum de la douille
L0
70
mm
longueur libre
Lk
mm
longueur de flambage
Fn
1284,016
N
force maximum en cas de charge statique
Ln
39,86
mm
longueur minimum en cas de charge statique
sn
30,14
mm
flexion maximum en cas de charge statique
Fndyn
1192,849
N
force maximum pour charge dynamique
Lndyn
42
mm
longueur minimum pour utilisation dynamique
shdyn
10
mm
course maximum en cas d'utilisation dynamique
S
14,333
mm
pas, écart de milieu du fil à milieu du fil
n
4,5
nombre
de spires utiles
nt
nombre
total de spires
R
42,602
N/mm
raideur du ressort
Masse
139,9754
g
masse d'un ressort
Fntol
77,2
N
tolérance (+/-) pour force maximum statique
Fndtol
75,8
N
tolérance (+/-) pour force maximum dynamique
Detol
0,5
mm
tolérance (+/-) du diamètre extérieur
L0tol
1,3
mm
tolérance (+/-) pour longueur libre
Groupe de prix
AC
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
