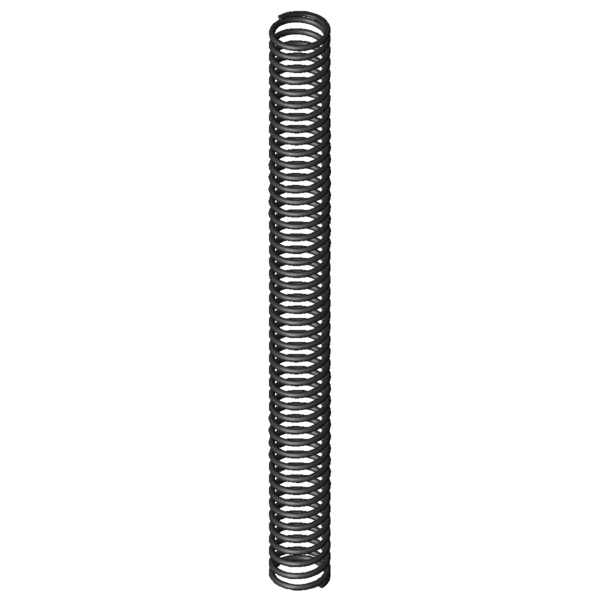

Symboles formuleValeurUnitéLa description
Nature du matériau
EN 10270-1
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
5,5
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
50,5
mm
diamètre d'enroulement moyen
De
56
mm
diamètre extérieur d'enroulement
Dd
43,5
mm
diamètre maximal du mandrin
Dh
58
mm
diamètre minimum de la douille
L0
605
mm
longueur libre
Lk
560,52
mm
longueur de flambage
Fn
477,938
N
force maximum en cas de charge statique
Ln
311,18
mm
longueur minimum en cas de charge statique
sn
293,82
mm
flexion maximum en cas de charge statique
Fndyn
349,884
N
force maximum pour charge dynamique
Lndyn
389,9
mm
longueur minimum pour utilisation dynamique
shdyn
215,1
mm
course maximum en cas d'utilisation dynamique
S
13,472
mm
pas, écart de milieu du fil à milieu du fil
n
44,5
nombre
de spires utiles
nt
nombre
total de spires
R
1,627
N/mm
raideur du ressort
Masse
1385,447
g
masse d'un ressort
Fntol
34,2
N
tolérance (+/-) pour force maximum statique
Fndtol
33
N
tolérance (+/-) pour force maximum dynamique
Detol
1
mm
tolérance (+/-) du diamètre extérieur
L0tol
16,24
mm
tolérance (+/-) pour longueur libre
Groupe de prix
AM
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
