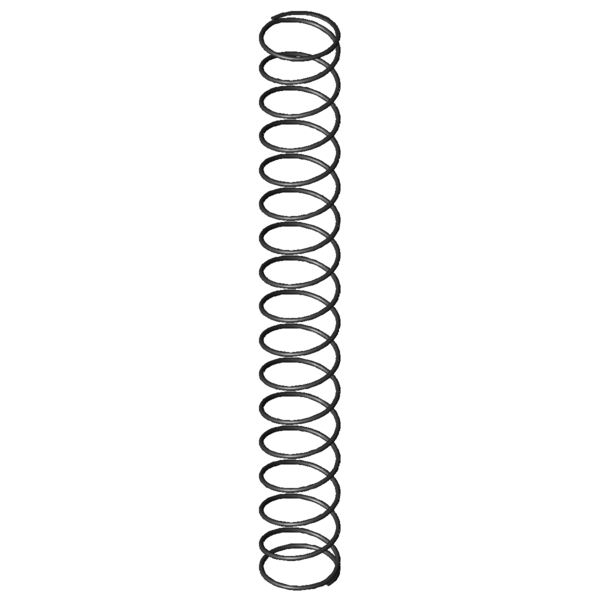

Symboles formuleValeurUnitéLa description
Nature du matériau
EN 10270-1
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
5,5
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
89,5
mm
diamètre d'enroulement moyen
De
95
mm
diamètre extérieur d'enroulement
Dd
81,8
mm
diamètre maximal du mandrin
Dh
99,7
mm
diamètre minimum de la douille
L0
763
mm
longueur libre
Lk
634,1
mm
longueur de flambage
Fn
523,787
N
force maximum en cas de charge statique
Ln
138,64
mm
longueur minimum en cas de charge statique
sn
624,36
mm
flexion maximum en cas de charge statique
Fndyn
506
N
force maximum pour charge dynamique
Lndyn
159,84
mm
longueur minimum pour utilisation dynamique
shdyn
266,43
mm
course maximum en cas d'utilisation dynamique
S
48,871
mm
pas, écart de milieu du fil à milieu du fil
n
15,5
nombre
de spires utiles
nt
nombre
total de spires
R
0,839
N/mm
raideur du ressort
Masse
924,0738
g
masse d'un ressort
Fntol
29,81
N
tolérance (+/-) pour force maximum statique
Fndtol
29,54
N
tolérance (+/-) pour force maximum dynamique
Detol
1,7
mm
tolérance (+/-) du diamètre extérieur
L0tol
26,17
mm
tolérance (+/-) pour longueur libre
Groupe de prix
AT
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
