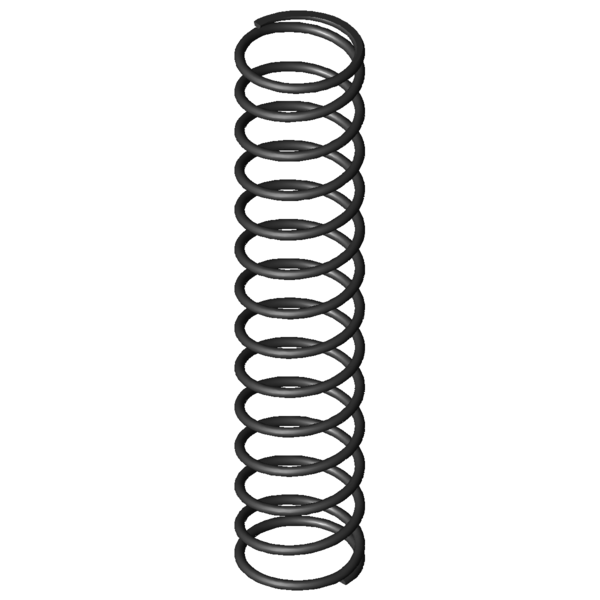

Symboles formuleValeurUnitéLa description
Nature du matériau
EN 10270-1
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
5,5
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
64,5
mm
diamètre d'enroulement moyen
De
70
mm
diamètre extérieur d'enroulement
Dd
57,6
mm
diamètre maximal du mandrin
Dh
71,5
mm
diamètre minimum de la douille
L0
335
mm
longueur libre
Lk
90,6
mm
longueur de flambage
Fn
650,875
N
force maximum en cas de charge statique
Ln
100,81
mm
longueur minimum en cas de charge statique
sn
234,19
mm
flexion maximum en cas de charge statique
Fndyn
621,443
N
force maximum pour charge dynamique
Lndyn
111,4
mm
longueur minimum pour utilisation dynamique
shdyn
116
mm
course maximum en cas d'utilisation dynamique
S
26,36
mm
pas, écart de milieu du fil à milieu du fil
n
12,5
nombre
de spires utiles
nt
nombre
total de spires
R
2,779
N/mm
raideur du ressort
Masse
551,7893
g
masse d'un ressort
Fntol
34,4
N
tolérance (+/-) pour force maximum statique
Fndtol
34
N
tolérance (+/-) pour force maximum dynamique
Detol
1,2
mm
tolérance (+/-) du diamètre extérieur
L0tol
8,7
mm
tolérance (+/-) pour longueur libre
Groupe de prix
AM
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
