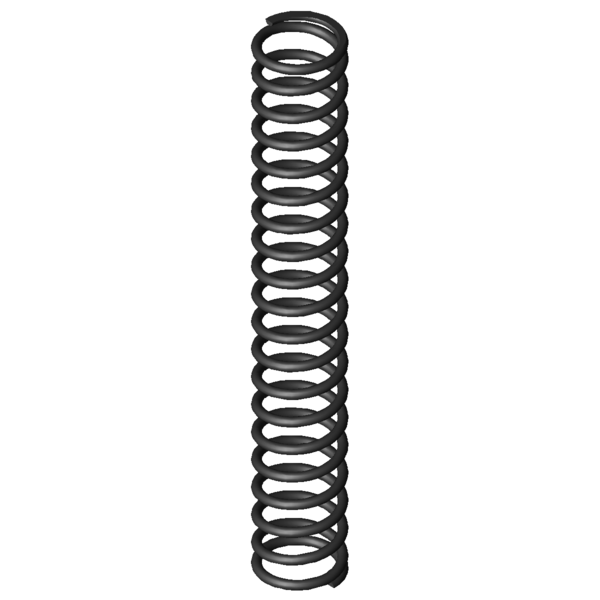

Symboles formuleValeurUnitéLa description
Nature du matériau
EN 10270-1
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
5
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
40
mm
diamètre d'enroulement moyen
De
45
mm
diamètre extérieur d'enroulement
Dd
34
mm
diamètre maximal du mandrin
Dh
46,5
mm
diamètre minimum de la douille
L0
300
mm
longueur libre
Lk
231,88
mm
longueur de flambage
Fn
964,597
N
force maximum en cas de charge statique
Ln
120,63
mm
longueur minimum en cas de charge statique
sn
179,37
mm
flexion maximum en cas de charge statique
Fndyn
863,12
N
force maximum pour charge dynamique
Lndyn
139,5
mm
longueur minimum pour utilisation dynamique
shdyn
61,62
mm
course maximum en cas d'utilisation dynamique
S
15,946
mm
pas, écart de milieu du fil à milieu du fil
n
18,5
nombre
de spires utiles
nt
nombre
total de spires
R
5,378
N/mm
raideur du ressort
Masse
399,8288
g
masse d'un ressort
Fntol
42,64
N
tolérance (+/-) pour force maximum statique
Fndtol
41,91
N
tolérance (+/-) pour force maximum dynamique
Detol
0,5
mm
tolérance (+/-) du diamètre extérieur
L0tol
5,24
mm
tolérance (+/-) pour longueur libre
Groupe de prix
AH
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
