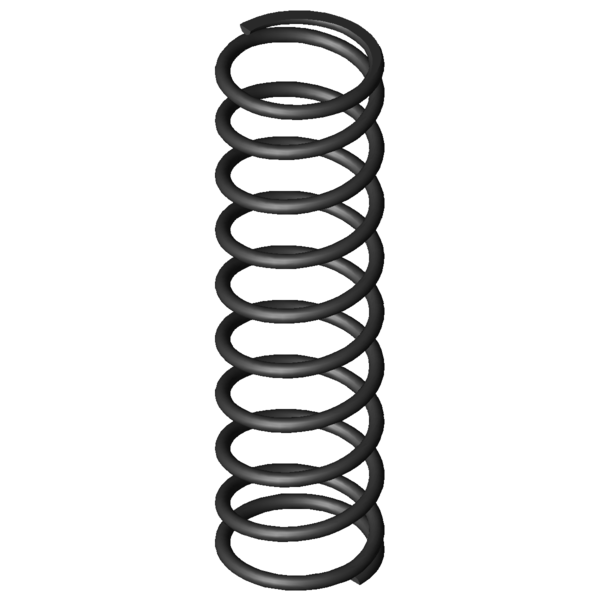

Symboles formuleValeurUnitéLa description
Nature du matériau
EN 10270-1
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
5
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
50
mm
diamètre d'enroulement moyen
De
55
mm
diamètre extérieur d'enroulement
Dd
43,7
mm
diamètre maximal du mandrin
Dh
56,8
mm
diamètre minimum de la douille
L0
195
mm
longueur libre
Lk
mm
longueur de flambage
Fn
790,28
N
force maximum en cas de charge statique
Ln
63,13
mm
longueur minimum en cas de charge statique
sn
131,88
mm
flexion maximum en cas de charge statique
Fndyn
713,125
N
force maximum pour charge dynamique
Lndyn
76
mm
longueur minimum pour utilisation dynamique
shdyn
45,69
mm
course maximum en cas d'utilisation dynamique
S
22,353
mm
pas, écart de milieu du fil à milieu du fil
n
8,5
nombre
de spires utiles
nt
nombre
total de spires
R
5,993
N/mm
raideur du ressort
Masse
255,9879
g
masse d'un ressort
Fntol
36,32
N
tolérance (+/-) pour force maximum statique
Fndtol
35,85
N
tolérance (+/-) pour force maximum dynamique
Detol
0,8
mm
tolérance (+/-) du diamètre extérieur
L0tol
4,08
mm
tolérance (+/-) pour longueur libre
Groupe de prix
AE
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
