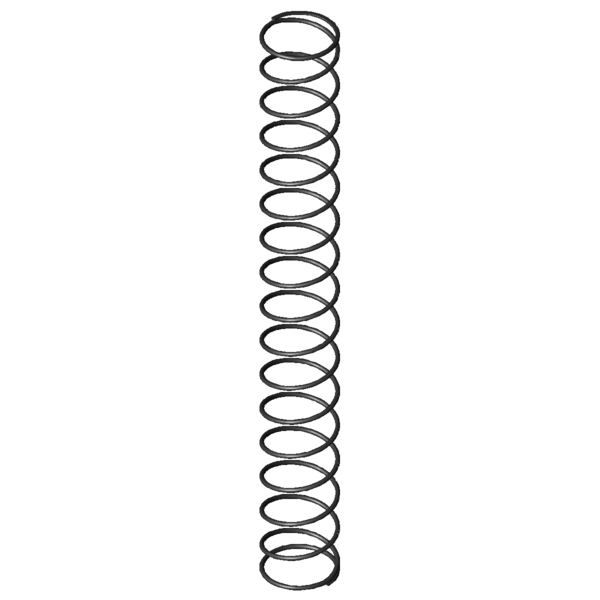

Symboles formuleValeurUnitéLa description
Nature du matériau
EN 10270-1
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
5
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
80
mm
diamètre d'enroulement moyen
De
85
mm
diamètre extérieur d'enroulement
Dd
73,1
mm
diamètre maximal du mandrin
Dh
89,2
mm
diamètre minimum de la douille
L0
691
mm
longueur libre
Lk
577,71
mm
longueur de flambage
Fn
454,103
N
force maximum en cas de charge statique
Ln
125,01
mm
longueur minimum en cas de charge statique
sn
565,99
mm
flexion maximum en cas de charge statique
Fndyn
439,06
N
force maximum pour charge dynamique
Lndyn
143,76
mm
longueur minimum pour utilisation dynamique
shdyn
237,72
mm
course maximum en cas d'utilisation dynamique
S
44,258
mm
pas, écart de milieu du fil à milieu du fil
n
15,5
nombre
de spires utiles
nt
nombre
total de spires
R
0,802
N/mm
raideur du ressort
Masse
682,6345
g
masse d'un ressort
Fntol
25,58
N
tolérance (+/-) pour force maximum statique
Fndtol
25,36
N
tolérance (+/-) pour force maximum dynamique
Detol
1,4
mm
tolérance (+/-) du diamètre extérieur
L0tol
23,39
mm
tolérance (+/-) pour longueur libre
Groupe de prix
AS
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
