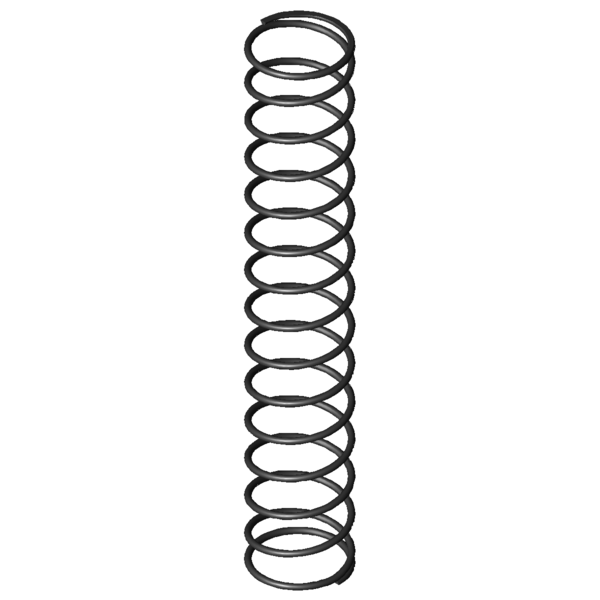

Symboles formuleValeurUnitéLa description
Nature du matériau
EN 10270-1
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
5
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
70
mm
diamètre d'enroulement moyen
De
75
mm
diamètre extérieur d'enroulement
Dd
63,3
mm
diamètre maximal du mandrin
Dh
78
mm
diamètre minimum de la douille
L0
430
mm
longueur libre
Lk
267,15
mm
longueur de flambage
Fn
448,137
N
force maximum en cas de charge statique
Ln
104,1
mm
longueur minimum en cas de charge statique
sn
325,91
mm
flexion maximum en cas de charge statique
Fndyn
429,842
N
force maximum pour charge dynamique
Lndyn
117,4
mm
longueur minimum pour utilisation dynamique
shdyn
175,41
mm
course maximum en cas d'utilisation dynamique
S
31,481
mm
pas, écart de milieu du fil à milieu du fil
n
13,5
nombre
de spires utiles
nt
nombre
total de spires
R
1,375
N/mm
raideur du ressort
Masse
529,0417
g
masse d'un ressort
Fntol
26,44
N
tolérance (+/-) pour force maximum statique
Fndtol
26,17
N
tolérance (+/-) pour force maximum dynamique
Detol
1,2
mm
tolérance (+/-) du diamètre extérieur
L0tol
14,34
mm
tolérance (+/-) pour longueur libre
Groupe de prix
AK
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
