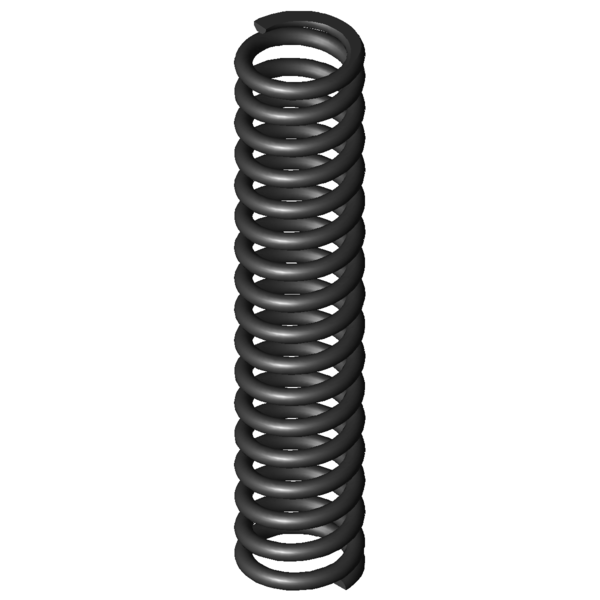

Symboles formuleValeurUnitéLa description
Nature du matériau
EN 10270-1
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
4,5
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
27,5
mm
diamètre d'enroulement moyen
De
32
mm
diamètre extérieur d'enroulement
Dd
22,1
mm
diamètre maximal du mandrin
Dh
33,2
mm
diamètre minimum de la douille
L0
154
mm
longueur libre
Lk
76,3
mm
longueur de flambage
Fn
834,173
N
force maximum en cas de charge statique
Ln
89,63
mm
longueur minimum en cas de charge statique
sn
64,37
mm
flexion maximum en cas de charge statique
Fndyn
763,703
N
force maximum pour charge dynamique
Lndyn
95,07
mm
longueur minimum pour utilisation dynamique
shdyn
29,89
mm
course maximum en cas d'utilisation dynamique
S
9,645
mm
pas, écart de milieu du fil à milieu du fil
n
15,5
nombre
de spires utiles
nt
nombre
total de spires
R
12,959
N/mm
raideur du ressort
Masse
190,071
g
masse d'un ressort
Fntol
50,78
N
tolérance (+/-) pour force maximum statique
Fndtol
49,73
N
tolérance (+/-) pour force maximum dynamique
Detol
0,4
mm
tolérance (+/-) du diamètre extérieur
L0tol
2,95
mm
tolérance (+/-) pour longueur libre
Groupe de prix
AD
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
