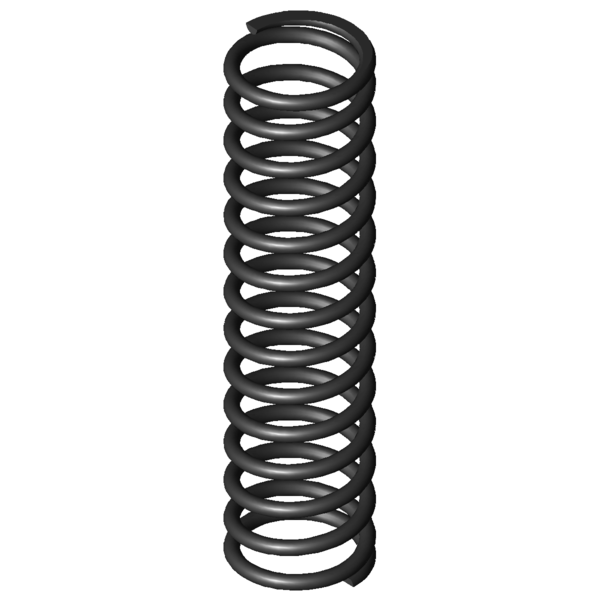

Symboles formuleValeurUnitéLa description
Nature du matériau
EN 10270-1
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
4,5
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
36,5
mm
diamètre d'enroulement moyen
De
41
mm
diamètre extérieur d'enroulement
Dd
31,2
mm
diamètre maximal du mandrin
Dh
41,9
mm
diamètre minimum de la douille
L0
165
mm
longueur libre
Lk
mm
longueur de flambage
Fn
608,717
N
force maximum en cas de charge statique
Ln
76,43
mm
longueur minimum en cas de charge statique
sn
88,57
mm
flexion maximum en cas de charge statique
Fndyn
569,749
N
force maximum pour charge dynamique
Lndyn
82,1
mm
longueur minimum pour utilisation dynamique
shdyn
46,4
mm
course maximum en cas d'utilisation dynamique
S
12,84
mm
pas, écart de milieu du fil à milieu du fil
n
12,5
nombre
de spires utiles
nt
nombre
total de spires
R
6,873
N/mm
raideur du ressort
Masse
209,0288
g
masse d'un ressort
Fntol
33,2
N
tolérance (+/-) pour force maximum statique
Fndtol
32,6
N
tolérance (+/-) pour force maximum dynamique
Detol
0,6
mm
tolérance (+/-) du diamètre extérieur
L0tol
3,4
mm
tolérance (+/-) pour longueur libre
Groupe de prix
AG
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
