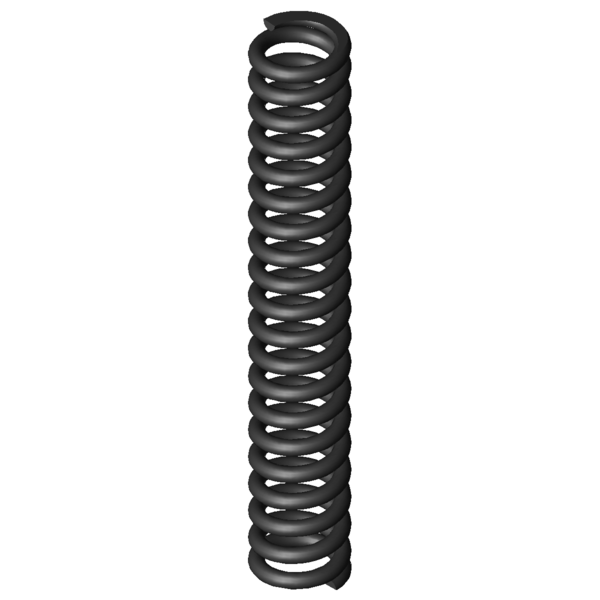

Symboles formuleValeurUnitéLa description
Nature du matériau
EN 10270-1
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
4
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
20
mm
diamètre d'enroulement moyen
De
24
mm
diamètre extérieur d'enroulement
Dd
15,2
mm
diamètre maximal du mandrin
Dh
25,1
mm
diamètre minimum de la douille
L0
150
mm
longueur libre
Lk
115,94
mm
longueur de flambage
Fn
1018,97
N
force maximum en cas de charge statique
Ln
92,18
mm
longueur minimum en cas de charge statique
sn
57,83
mm
flexion maximum en cas de charge statique
Fndyn
837,027
N
force maximum pour charge dynamique
Lndyn
102,5
mm
longueur minimum pour utilisation dynamique
shdyn
18,04
mm
course maximum en cas d'utilisation dynamique
S
7,892
mm
pas, écart de milieu du fil à milieu du fil
n
18,5
nombre
de spires utiles
nt
nombre
total de spires
R
17,622
N/mm
raideur du ressort
Masse
127,9452
g
masse d'un ressort
Fntol
62
N
tolérance (+/-) pour force maximum statique
Fndtol
60,65
N
tolérance (+/-) pour force maximum dynamique
Detol
0,35
mm
tolérance (+/-) du diamètre extérieur
L0tol
2,65
mm
tolérance (+/-) pour longueur libre
Groupe de prix
AB
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
