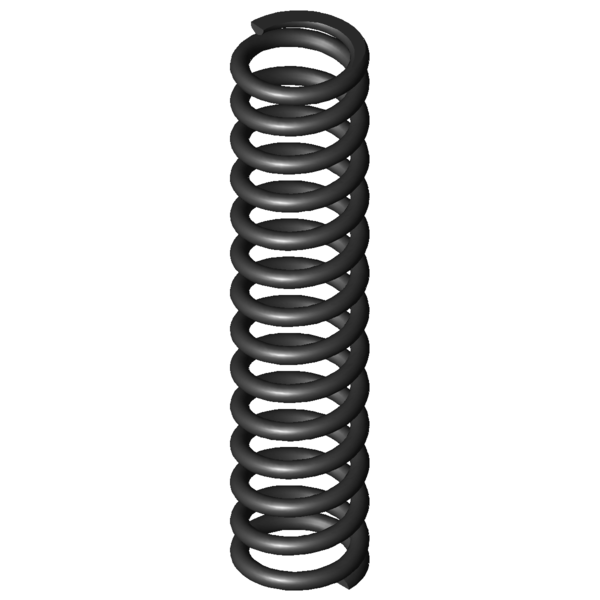

Symboles formuleValeurUnitéLa description
Nature du matériau
EN 10270-1
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
4
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
25
mm
diamètre d'enroulement moyen
De
29
mm
diamètre extérieur d'enroulement
Dd
20,3
mm
diamètre maximal du mandrin
Dh
30
mm
diamètre minimum de la douille
L0
130
mm
longueur libre
Lk
36,2
mm
longueur de flambage
Fn
855,528
N
force maximum en cas de charge statique
Ln
65,93
mm
longueur minimum en cas de charge statique
sn
64,07
mm
flexion maximum en cas de charge statique
Fndyn
707,707
N
force maximum pour charge dynamique
Lndyn
77
mm
longueur minimum pour utilisation dynamique
shdyn
20,04
mm
course maximum en cas d'utilisation dynamique
S
10,08
mm
pas, écart de milieu du fil à milieu du fil
n
12,5
nombre
de spires utiles
nt
nombre
total de spires
R
13,353
N/mm
raideur du ressort
Masse
113,1223
g
masse d'un ressort
Fntol
43,6
N
tolérance (+/-) pour force maximum statique
Fndtol
42,81
N
tolérance (+/-) pour force maximum dynamique
Detol
0,35
mm
tolérance (+/-) du diamètre extérieur
L0tol
2,3
mm
tolérance (+/-) pour longueur libre
Groupe de prix
AB
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
