Page de détail Ressorts de compression: D-329B-05 | Acier à ressorts Ø 4 x 26 x 125 mm

Prix échelonnés (Groupe de prix: AC)

QuantitéPrix unitaire [EUR]
1 12,7100 EUR
2 10,1200 EUR
3 5,6200 EUR
7 3,4700 EUR
17 2,1700 EUR
37 1,8100 EUR
75 1,7400 EUR
125 1,7063 EUR
175 1,7081 EUR
250 1,6746 EUR
350 1,6471 EUR
Image CAO Ressorts de compression D-329B-05

Données techniques

Symboles formuleValeurUnitéLa description
Nature du matériau EN 10270-1 - nature du matériau
Extrémités du ressort Rattachés et meulés - Extrémités du ressort
F1 N charge 1
L1 mm longueur sous charge 1
s1 mm flexion sous charge 1
F2 N charge 2
L2 mm longueur sous charge 2
s2 mm flexion sous charge 2
d 4 mm diamètre du fil
Di mm Diamètre intérieur d'enroulement
D 26 mm diamètre d'enroulement moyen
De 30 mm diamètre extérieur d'enroulement
Dd 21,3 mm diamètre maximal du mandrin
Dh 31 mm diamètre minimum de la douille
L0 125 mm longueur libre
Lk mm longueur de flambage
Fn 756,24 N force maximum en cas de charge statique
Ln 63,84 mm longueur minimum en cas de charge statique
sn 61,16 mm flexion maximum en cas de charge statique
Fndyn 686,277 N force maximum pour charge dynamique
Lndyn 69,5 mm longueur minimum pour utilisation dynamique
shdyn 20,97 mm course maximum en cas d'utilisation dynamique
S 10,083 mm pas, écart de milieu du fil à milieu du fil
n 12 nombre de spires utiles
nt nombre total de spires
R 12,365 N/mm raideur du ressort
Masse 113,5904 g masse d'un ressort
Fntol 40,41 N tolérance (+/-) pour force maximum statique
Fndtol 39,68 N tolérance (+/-) pour force maximum dynamique
Detol 0,4 mm tolérance (+/-) du diamètre extérieur
L0tol 2,32 mm tolérance (+/-) pour longueur libre
Groupe de prix AC - groupe de prix
F1tol N (+/-) tolérance de la charge 1
F2tol N (+/-) tolérance de la charge 2

Pays d'origine: DE | Numéro de tarif douanier: 73202081

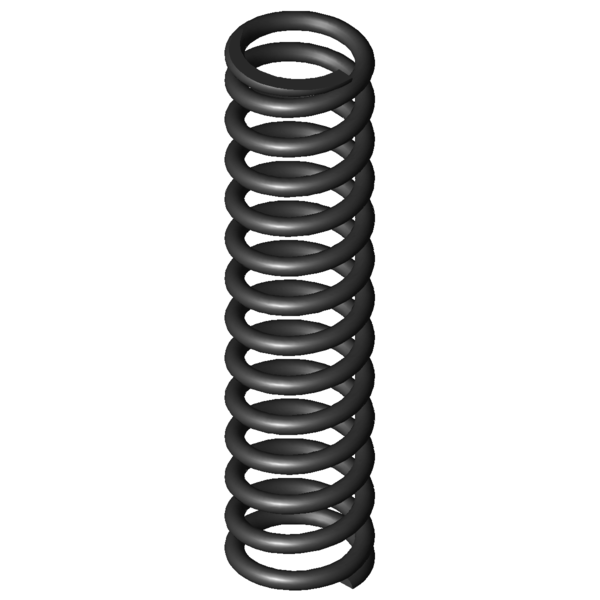

Image du produit - Ressorts de compression D-329B-05
