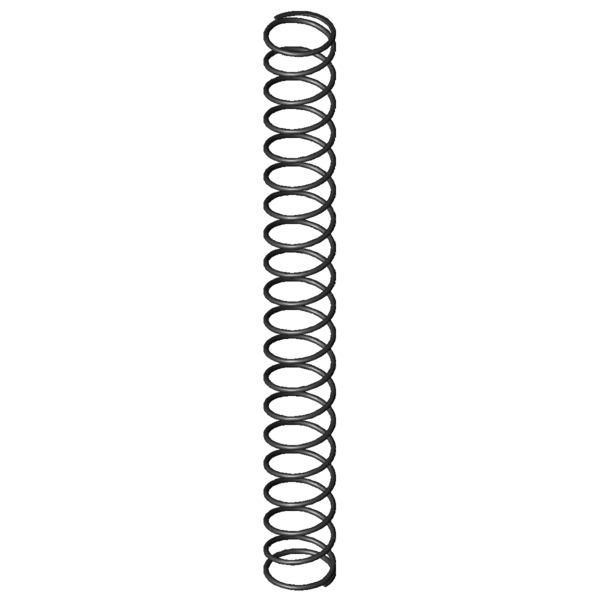

Symboles formuleValeurUnitéLa description
Nature du matériau
EN 10270-1
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
4
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
50
mm
diamètre d'enroulement moyen
De
54
mm
diamètre extérieur d'enroulement
Dd
44,8
mm
diamètre maximal du mandrin
Dh
56,2
mm
diamètre minimum de la douille
L0
490
mm
longueur libre
Lk
429,22
mm
longueur de flambage
Fn
432,23
N
force maximum en cas de charge statique
Ln
106,74
mm
longueur minimum en cas de charge statique
sn
383,26
mm
flexion maximum en cas de charge statique
Fndyn
392,469
N
force maximum pour charge dynamique
Lndyn
142
mm
longueur minimum pour utilisation dynamique
shdyn
131,57
mm
course maximum en cas d'utilisation dynamique
S
26,27
mm
pas, écart de milieu du fil à milieu du fil
n
18,5
nombre
de spires utiles
nt
nombre
total de spires
R
1,128
N/mm
raideur du ressort
Masse
319,863
g
masse d'un ressort
Fntol
19,92
N
tolérance (+/-) pour force maximum statique
Fndtol
19,71
N
tolérance (+/-) pour force maximum dynamique
Detol
0,8
mm
tolérance (+/-) du diamètre extérieur
L0tol
11,91
mm
tolérance (+/-) pour longueur libre
Groupe de prix
AE
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
