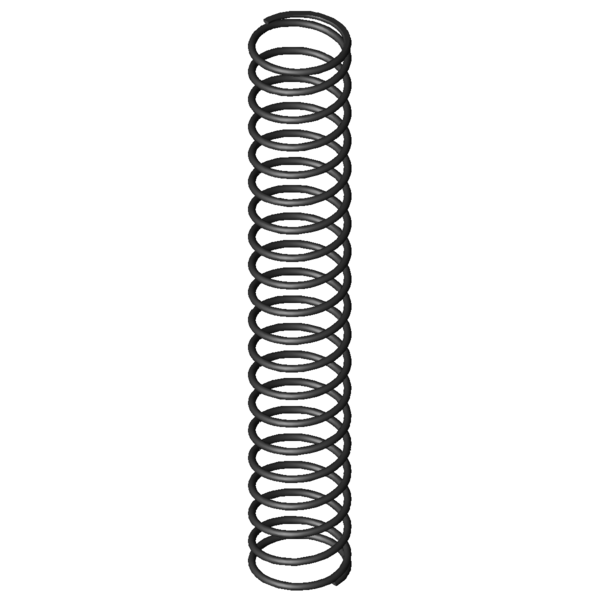

Symboles formuleValeurUnitéLa description
Nature du matériau
EN 10270-1
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
4
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
50
mm
diamètre d'enroulement moyen
De
54
mm
diamètre extérieur d'enroulement
Dd
44,8
mm
diamètre maximal du mandrin
Dh
56,2
mm
diamètre minimum de la douille
L0
335
mm
longueur libre
Lk
234,56
mm
longueur de flambage
Fn
257,424
N
force maximum en cas de charge statique
Ln
106,74
mm
longueur minimum en cas de charge statique
sn
228,26
mm
flexion maximum en cas de charge statique
Fndyn
243,477
N
force maximum pour charge dynamique
Lndyn
119,11
mm
longueur minimum pour utilisation dynamique
shdyn
183,18
mm
course maximum en cas d'utilisation dynamique
S
17,892
mm
pas, écart de milieu du fil à milieu du fil
n
18,5
nombre
de spires utiles
nt
nombre
total de spires
R
1,128
N/mm
raideur du ressort
Masse
319,863
g
masse d'un ressort
Fntol
17,3
N
tolérance (+/-) pour force maximum statique
Fndtol
17,09
N
tolérance (+/-) pour force maximum dynamique
Detol
0,8
mm
tolérance (+/-) du diamètre extérieur
L0tol
11,91
mm
tolérance (+/-) pour longueur libre
Groupe de prix
AE
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
