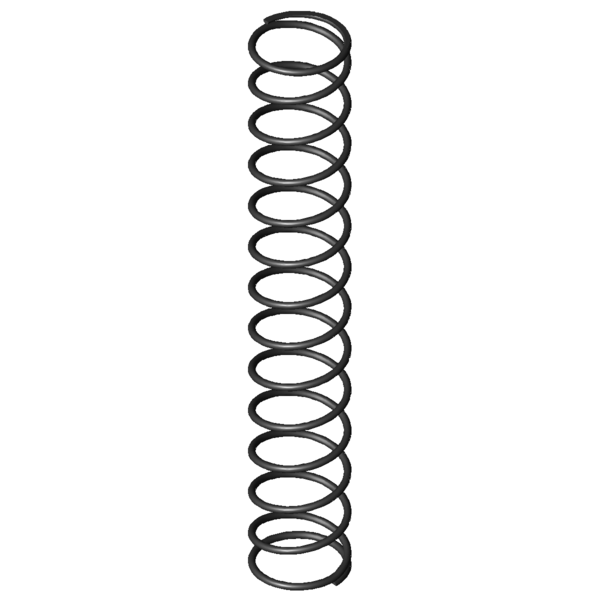

Symboles formuleValeurUnitéLa description
Nature du matériau
EN 10270-1
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
4
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
50
mm
diamètre d'enroulement moyen
De
54
mm
diamètre extérieur d'enroulement
Dd
44,8
mm
diamètre maximal du mandrin
Dh
56,2
mm
diamètre minimum de la douille
L0
335
mm
longueur libre
Lk
234,56
mm
longueur de flambage
Fn
434,441
N
force maximum en cas de charge statique
Ln
74,72
mm
longueur minimum en cas de charge statique
sn
260,28
mm
flexion maximum en cas de charge statique
Fndyn
393,912
N
force maximum pour charge dynamique
Lndyn
99
mm
longueur minimum pour utilisation dynamique
shdyn
88,58
mm
course maximum en cas d'utilisation dynamique
S
26,48
mm
pas, écart de milieu du fil à milieu du fil
n
12,5
nombre
de spires utiles
nt
nombre
total de spires
R
1,669
N/mm
raideur du ressort
Masse
226,2446
g
masse d'un ressort
Fntol
20,56
N
tolérance (+/-) pour force maximum statique
Fndtol
20,35
N
tolérance (+/-) pour force maximum dynamique
Detol
0,8
mm
tolérance (+/-) du diamètre extérieur
L0tol
8,41
mm
tolérance (+/-) pour longueur libre
Groupe de prix
AD
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
