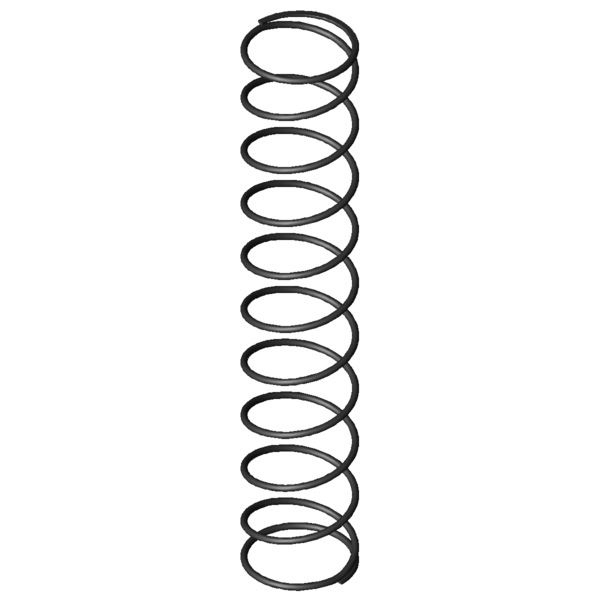

Symboles formuleValeurUnitéLa description
Nature du matériau
EN 10270-1
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
3,6
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
56,4
mm
diamètre d'enroulement moyen
De
60
mm
diamètre extérieur d'enroulement
Dd
51,3
mm
diamètre maximal du mandrin
Dh
63,3
mm
diamètre minimum de la douille
L0
319
mm
longueur libre
Lk
163
mm
longueur de flambage
Fn
262,625
N
force maximum en cas de charge statique
Ln
57,41
mm
longueur minimum en cas de charge statique
sn
261,59
mm
flexion maximum en cas de charge statique
Fndyn
254,584
N
force maximum pour charge dynamique
Lndyn
65,42
mm
longueur minimum pour utilisation dynamique
shdyn
103,7
mm
course maximum en cas d'utilisation dynamique
S
33,2
mm
pas, écart de milieu du fil à milieu du fil
n
9,5
nombre
de spires utiles
nt
nombre
total de spires
R
1,004
N/mm
raideur du ressort
Masse
163,9465
g
masse d'un ressort
Fntol
15,49
N
tolérance (+/-) pour force maximum statique
Fndtol
15,37
N
tolérance (+/-) pour force maximum dynamique
Detol
1,1
mm
tolérance (+/-) du diamètre extérieur
L0tol
11,51
mm
tolérance (+/-) pour longueur libre
Groupe de prix
AD
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
