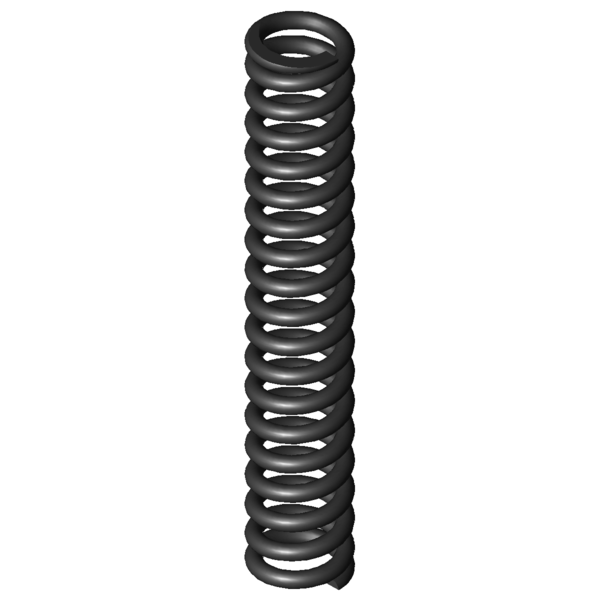

Symboles formuleValeurUnitéLa description
Nature du matériau
EN 10270-1
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
3,3
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
16,2
mm
diamètre d'enroulement moyen
De
19,5
mm
diamètre extérieur d'enroulement
Dd
12,1
mm
diamètre maximal du mandrin
Dh
20,3
mm
diamètre minimum de la douille
L0
115
mm
longueur libre
Lk
85,18
mm
longueur de flambage
Fn
746,566
N
force maximum en cas de charge statique
Ln
70,34
mm
longueur minimum en cas de charge statique
sn
44,66
mm
flexion maximum en cas de charge statique
Fndyn
601,772
N
force maximum pour charge dynamique
Lndyn
79
mm
longueur minimum pour utilisation dynamique
shdyn
13,38
mm
course maximum en cas d'utilisation dynamique
S
6,571
mm
pas, écart de milieu du fil à milieu du fil
n
17
nombre
de spires utiles
nt
nombre
total de spires
R
16,716
N/mm
raideur du ressort
Masse
65,3758
g
masse d'un ressort
Fntol
46,95
N
tolérance (+/-) pour force maximum statique
Fndtol
45,99
N
tolérance (+/-) pour force maximum dynamique
Detol
0,35
mm
tolérance (+/-) du diamètre extérieur
L0tol
2,11
mm
tolérance (+/-) pour longueur libre
Groupe de prix
P
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
