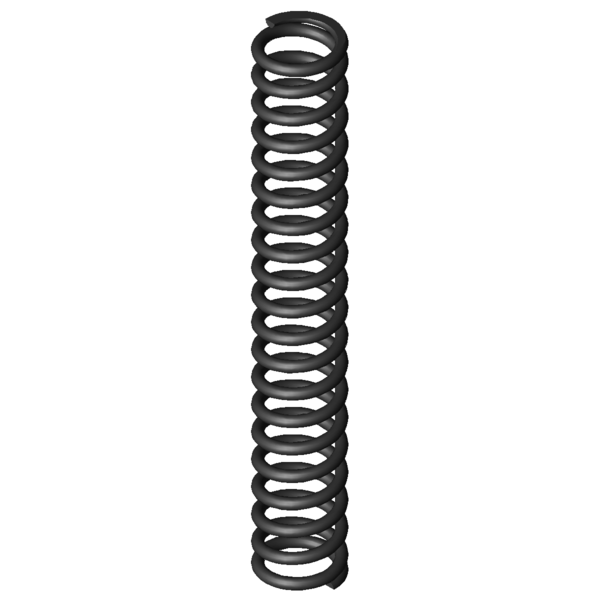

Symboles formuleValeurUnitéLa description
Nature du matériau
EN 10270-1
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
3,2
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
20
mm
diamètre d'enroulement moyen
De
23,2
mm
diamètre extérieur d'enroulement
Dd
16,1
mm
diamètre maximal du mandrin
Dh
24,2
mm
diamètre minimum de la douille
L0
155
mm
longueur libre
Lk
122,4
mm
longueur de flambage
Fn
577,506
N
force maximum en cas de charge statique
Ln
74,99
mm
longueur minimum en cas de charge statique
sn
80,01
mm
flexion maximum en cas de charge statique
Fndyn
476,376
N
force maximum pour charge dynamique
Lndyn
89
mm
longueur minimum pour utilisation dynamique
shdyn
24,72
mm
course maximum en cas d'utilisation dynamique
S
8,205
mm
pas, écart de milieu du fil à milieu du fil
n
18,5
nombre
de spires utiles
nt
nombre
total de spires
R
7,218
N/mm
raideur du ressort
Masse
81,8849
g
masse d'un ressort
Fntol
28,8
N
tolérance (+/-) pour force maximum statique
Fndtol
28,29
N
tolérance (+/-) pour force maximum dynamique
Detol
0,35
mm
tolérance (+/-) du diamètre extérieur
L0tol
2,79
mm
tolérance (+/-) pour longueur libre
Groupe de prix
N
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
