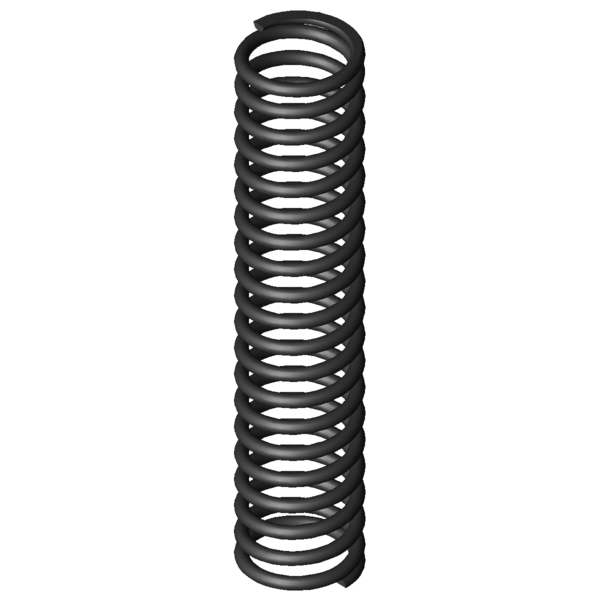

Symboles formuleValeurUnitéLa description
Nature du matériau
EN 10270-1
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
3,2
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
25
mm
diamètre d'enroulement moyen
De
28,2
mm
diamètre extérieur d'enroulement
Dd
21
mm
diamètre maximal du mandrin
Dh
29,3
mm
diamètre minimum de la douille
L0
135
mm
longueur libre
Lk
56,15
mm
longueur de flambage
Fn
214,562
N
force maximum en cas de charge statique
Ln
76,94
mm
longueur minimum en cas de charge statique
sn
58,06
mm
flexion maximum en cas de charge statique
Fndyn
193,608
N
force maximum pour charge dynamique
Lndyn
82,61
mm
longueur minimum pour utilisation dynamique
shdyn
52,39
mm
course maximum en cas d'utilisation dynamique
S
7,124
mm
pas, écart de milieu du fil à milieu du fil
n
18,5
nombre
de spires utiles
nt
nombre
total de spires
R
3,696
N/mm
raideur du ressort
Masse
102,3562
g
masse d'un ressort
Fntol
16,87
N
tolérance (+/-) pour force maximum statique
Fndtol
16,56
N
tolérance (+/-) pour force maximum dynamique
Detol
0,35
mm
tolérance (+/-) du diamètre extérieur
L0tol
3,69
mm
tolérance (+/-) pour longueur libre
Groupe de prix
O
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
