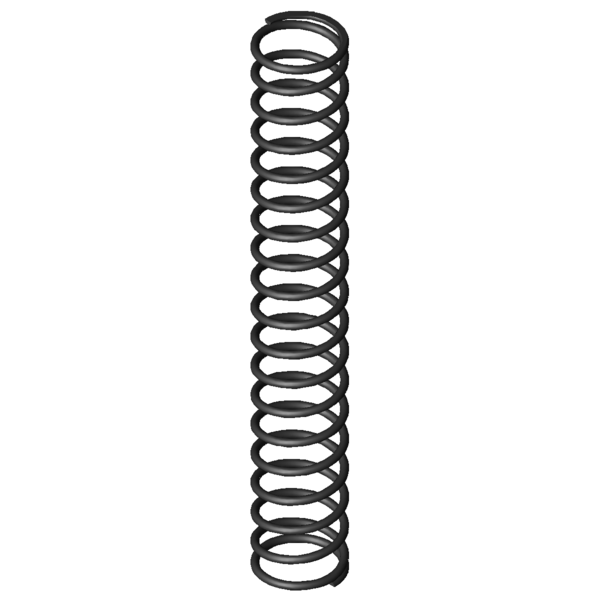

Symboles formuleValeurUnitéLa description
Nature du matériau
EN 10270-1
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
3,2
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
32
mm
diamètre d'enroulement moyen
De
35,2
mm
diamètre extérieur d'enroulement
Dd
27,8
mm
diamètre maximal du mandrin
Dh
36,9
mm
diamètre minimum de la douille
L0
230
mm
longueur libre
Lk
172,1
mm
longueur de flambage
Fn
286,135
N
force maximum en cas de charge statique
Ln
76,4
mm
longueur minimum en cas de charge statique
sn
153,6
mm
flexion maximum en cas de charge statique
Fndyn
273,095
N
force maximum pour charge dynamique
Lndyn
83,4
mm
longueur minimum pour utilisation dynamique
shdyn
74,36
mm
course maximum en cas d'utilisation dynamique
S
12,96
mm
pas, écart de milieu du fil à milieu du fil
n
17,5
nombre
de spires utiles
nt
nombre
total de spires
R
1,863
N/mm
raideur du ressort
Masse
124,6249
g
masse d'un ressort
Fntol
14,67
N
tolérance (+/-) pour force maximum statique
Fndtol
14,47
N
tolérance (+/-) pour force maximum dynamique
Detol
0,6
mm
tolérance (+/-) du diamètre extérieur
L0tol
5,57
mm
tolérance (+/-) pour longueur libre
Groupe de prix
P
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
