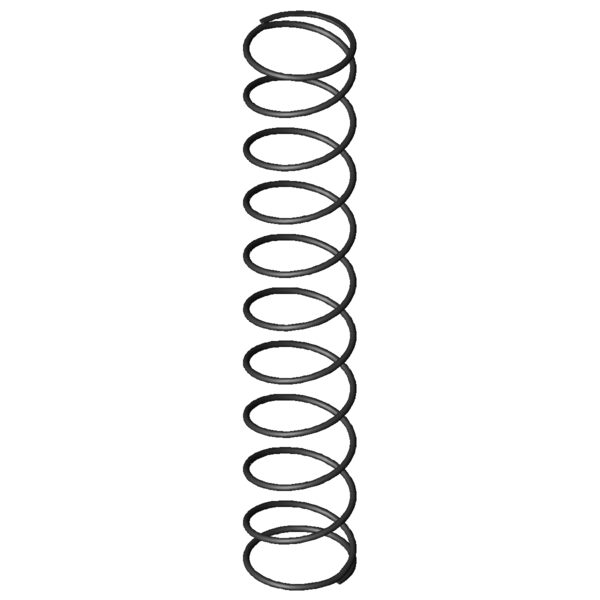

Symboles formuleValeurUnitéLa description
Nature du matériau
EN 10270-1
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
3,2
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
51,8
mm
diamètre d'enroulement moyen
De
55
mm
diamètre extérieur d'enroulement
Dd
47,1
mm
diamètre maximal du mandrin
Dh
58,4
mm
diamètre minimum de la douille
L0
307
mm
longueur libre
Lk
177,8
mm
longueur de flambage
Fn
206,469
N
force maximum en cas de charge statique
Ln
51,79
mm
longueur minimum en cas de charge statique
sn
255,21
mm
flexion maximum en cas de charge statique
Fndyn
200,4
N
force maximum pour charge dynamique
Lndyn
59,29
mm
longueur minimum pour utilisation dynamique
shdyn
100,51
mm
course maximum en cas d'utilisation dynamique
S
31,979
mm
pas, écart de milieu du fil à milieu du fil
n
9,5
nombre
de spires utiles
nt
nombre
total de spires
R
0,809
N/mm
raideur du ressort
Masse
118,9728
g
masse d'un ressort
Fntol
12,46
N
tolérance (+/-) pour force maximum statique
Fndtol
12,37
N
tolérance (+/-) pour force maximum dynamique
Detol
1,1
mm
tolérance (+/-) du diamètre extérieur
L0tol
11,58
mm
tolérance (+/-) pour longueur libre
Groupe de prix
P
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
