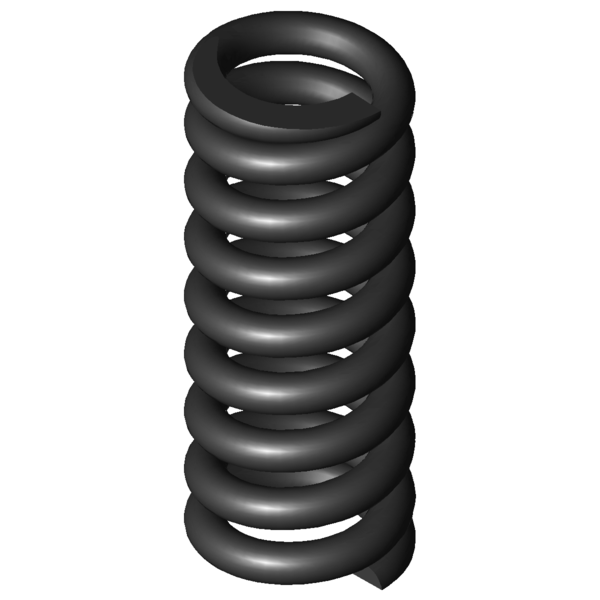

Symboles formuleValeurUnitéLa description
Nature du matériau
EN 10270-1
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
2,8
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
12,2
mm
diamètre d'enroulement moyen
De
15
mm
diamètre extérieur d'enroulement
Dd
8,8
mm
diamètre maximal du mandrin
Dh
15,7
mm
diamètre minimum de la douille
L0
38
mm
longueur libre
Lk
mm
longueur de flambage
Fn
506,516
N
force maximum en cas de charge statique
Ln
27,72
mm
longueur minimum en cas de charge statique
sn
10,28
mm
flexion maximum en cas de charge statique
Fndyn
444,354
N
force maximum pour charge dynamique
Lndyn
28,98
mm
longueur minimum pour utilisation dynamique
shdyn
3,99
mm
course maximum en cas d'utilisation dynamique
S
5,029
mm
pas, écart de milieu du fil à milieu du fil
n
7
nombre
de spires utiles
nt
nombre
total de spires
R
49,263
N/mm
raideur du ressort
Masse
16,7895
g
masse d'un ressort
Fntol
48,24
N
tolérance (+/-) pour force maximum statique
Fndtol
47,3
N
tolérance (+/-) pour force maximum dynamique
Detol
0,3
mm
tolérance (+/-) du diamètre extérieur
L0tol
0,8
mm
tolérance (+/-) pour longueur libre
Groupe de prix
M
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
