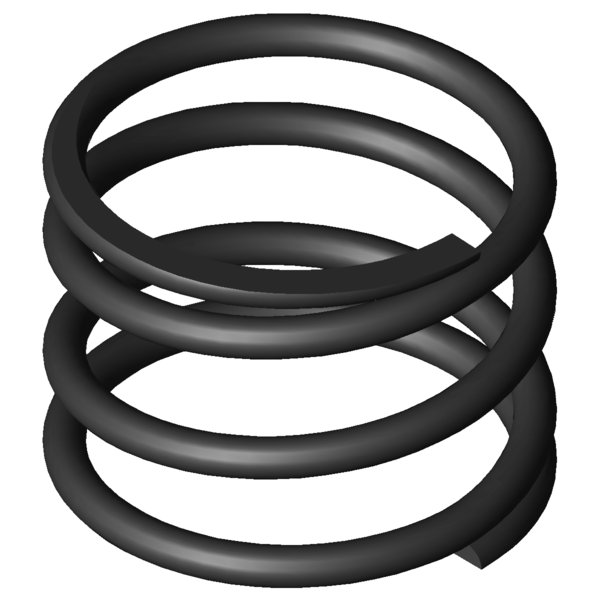

Symboles formuleValeurUnitéLa description
Nature du matériau
EN 10270-1
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
2,8
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
30,2
mm
diamètre d'enroulement moyen
De
33
mm
diamètre extérieur d'enroulement
Dd
26,6
mm
diamètre maximal du mandrin
Dh
34,2
mm
diamètre minimum de la douille
L0
25
mm
longueur libre
Lk
mm
longueur de flambage
Fn
139,392
N
force maximum en cas de charge statique
Ln
12,74
mm
longueur minimum en cas de charge statique
sn
12,26
mm
flexion maximum en cas de charge statique
Fndyn
130,608
N
force maximum pour charge dynamique
Lndyn
13,51
mm
longueur minimum pour utilisation dynamique
shdyn
11,14
mm
course maximum en cas d'utilisation dynamique
S
11,1
mm
pas, écart de milieu du fil à milieu du fil
n
2
nombre
de spires utiles
nt
nombre
total de spires
R
11,367
N/mm
raideur du ressort
Masse
18,4715
g
masse d'un ressort
Fntol
15,69
N
tolérance (+/-) pour force maximum statique
Fndtol
15,56
N
tolérance (+/-) pour force maximum dynamique
Detol
0,5
mm
tolérance (+/-) du diamètre extérieur
L0tol
1,18
mm
tolérance (+/-) pour longueur libre
Groupe de prix
N
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
