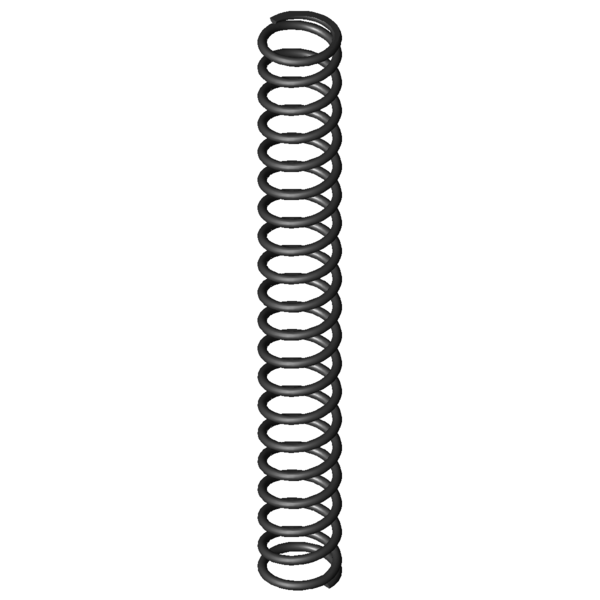

Symboles formuleValeurUnitéLa description
Nature du matériau
EN 10270-1
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
2,5
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
20
mm
diamètre d'enroulement moyen
De
22,5
mm
diamètre extérieur d'enroulement
Dd
16,8
mm
diamètre maximal du mandrin
Dh
23,3
mm
diamètre minimum de la douille
L0
175
mm
longueur libre
Lk
147,1
mm
longueur de flambage
Fn
292,546
N
force maximum en cas de charge statique
Ln
66,2
mm
longueur minimum en cas de charge statique
sn
108,8
mm
flexion maximum en cas de charge statique
Fndyn
244,685
N
force maximum pour charge dynamique
Lndyn
84
mm
longueur minimum pour utilisation dynamique
shdyn
33,62
mm
course maximum en cas d'utilisation dynamique
S
9,324
mm
pas, écart de milieu du fil à milieu du fil
n
18,5
nombre
de spires utiles
nt
nombre
total de spires
R
2,689
N/mm
raideur du ressort
Masse
49,9786
g
masse d'un ressort
Fntol
13,3
N
tolérance (+/-) pour force maximum statique
Fndtol
13,11
N
tolérance (+/-) pour force maximum dynamique
Detol
0,35
mm
tolérance (+/-) du diamètre extérieur
L0tol
3,22
mm
tolérance (+/-) pour longueur libre
Groupe de prix
K
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
