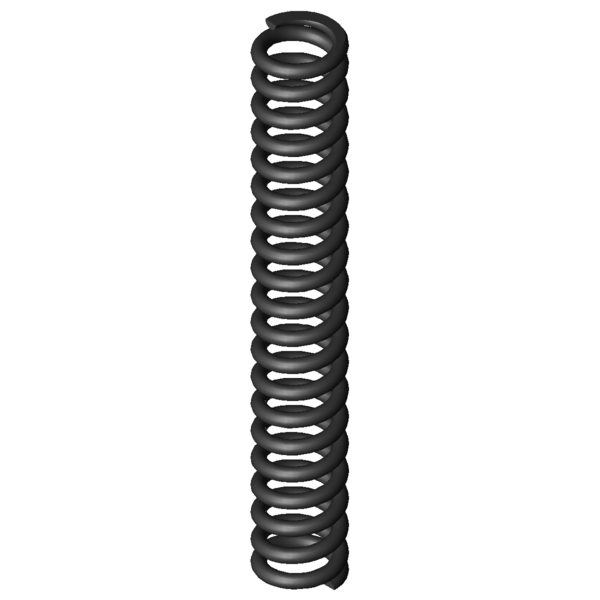

Symboles formuleValeurUnitéLa description
Nature du matériau
EN 10270-1
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
2
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
10
mm
diamètre d'enroulement moyen
De
12
mm
diamètre extérieur d'enroulement
Dd
7,5
mm
diamètre maximal du mandrin
Dh
12,6
mm
diamètre minimum de la douille
L0
79,5
mm
longueur libre
Lk
63,75
mm
longueur de flambage
Fn
294,391
N
force maximum en cas de charge statique
Ln
46,09
mm
longueur minimum en cas de charge statique
sn
33,41
mm
flexion maximum en cas de charge statique
Fndyn
239,654
N
force maximum pour charge dynamique
Lndyn
52,3
mm
longueur minimum pour utilisation dynamique
shdyn
10,17
mm
course maximum en cas d'utilisation dynamique
S
4,189
mm
pas, écart de milieu du fil à milieu du fil
n
18,5
nombre
de spires utiles
nt
nombre
total de spires
R
8,811
N/mm
raideur du ressort
Masse
15,9932
g
masse d'un ressort
Fntol
18,79
N
tolérance (+/-) pour force maximum statique
Fndtol
18,46
N
tolérance (+/-) pour force maximum dynamique
Detol
0,25
mm
tolérance (+/-) du diamètre extérieur
L0tol
1,63
mm
tolérance (+/-) pour longueur libre
Groupe de prix
G
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
