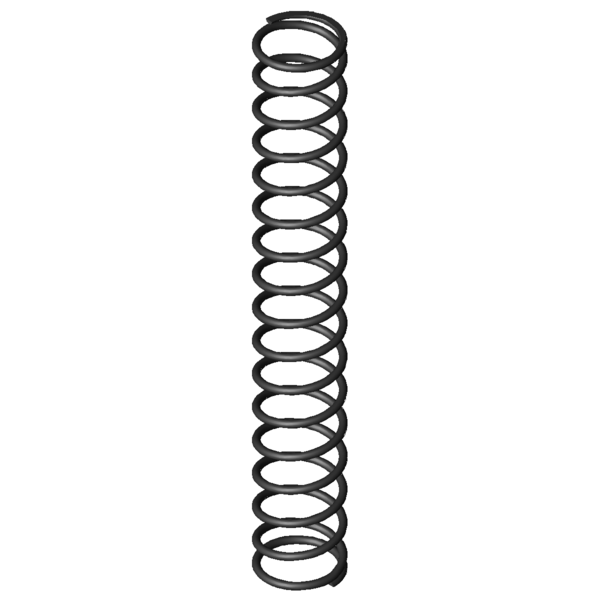

Symboles formuleValeurUnitéLa description
Nature du matériau
EN 10270-1
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
2
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
20
mm
diamètre d'enroulement moyen
De
22
mm
diamètre extérieur d'enroulement
Dd
17,3
mm
diamètre maximal du mandrin
Dh
23,1
mm
diamètre minimum de la douille
L0
149
mm
longueur libre
Lk
114,6
mm
longueur de flambage
Fn
139,667
N
force maximum en cas de charge statique
Ln
42,75
mm
longueur minimum en cas de charge statique
sn
106,25
mm
flexion maximum en cas de charge statique
Fndyn
134,567
N
force maximum pour charge dynamique
Lndyn
46,63
mm
longueur minimum pour utilisation dynamique
shdyn
39,44
mm
course maximum en cas d'utilisation dynamique
S
9,484
mm
pas, écart de milieu du fil à milieu du fil
n
15,5
nombre
de spires utiles
nt
nombre
total de spires
R
1,315
N/mm
raideur du ressort
Masse
27,3054
g
masse d'un ressort
Fntol
6,82
N
tolérance (+/-) pour force maximum statique
Fndtol
6,75
N
tolérance (+/-) pour force maximum dynamique
Detol
0,45
mm
tolérance (+/-) du diamètre extérieur
L0tol
3,6
mm
tolérance (+/-) pour longueur libre
Groupe de prix
J
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
