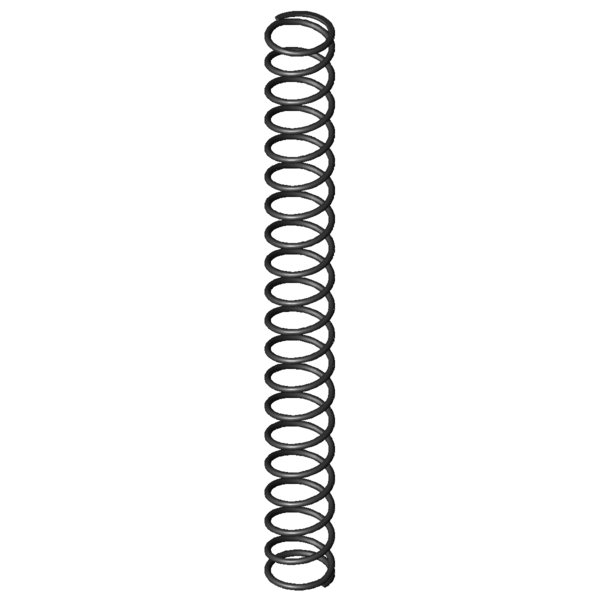

Symboles formuleValeurUnitéLa description
Nature du matériau
EN 10270-1
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
1,6
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
16
mm
diamètre d'enroulement moyen
De
17,6
mm
diamètre extérieur d'enroulement
Dd
13,8
mm
diamètre maximal du mandrin
Dh
18,6
mm
diamètre minimum de la douille
L0
165
mm
longueur libre
Lk
146,6
mm
longueur de flambage
Fn
104,056
N
force maximum en cas de charge statique
Ln
46,9
mm
longueur minimum en cas de charge statique
sn
118,1
mm
flexion maximum en cas de charge statique
Fndyn
89,87
N
force maximum pour charge dynamique
Lndyn
63
mm
longueur minimum pour utilisation dynamique
shdyn
36,78
mm
course maximum en cas d'utilisation dynamique
S
8,832
mm
pas, écart de milieu du fil à milieu du fil
n
18,5
nombre
de spires utiles
nt
nombre
total de spires
R
0,881
N/mm
raideur du ressort
Masse
16,377
g
masse d'un ressort
Fntol
4,83
N
tolérance (+/-) pour force maximum statique
Fndtol
4,78
N
tolérance (+/-) pour force maximum dynamique
Detol
0,35
mm
tolérance (+/-) du diamètre extérieur
L0tol
3,6
mm
tolérance (+/-) pour longueur libre
Groupe de prix
H
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
