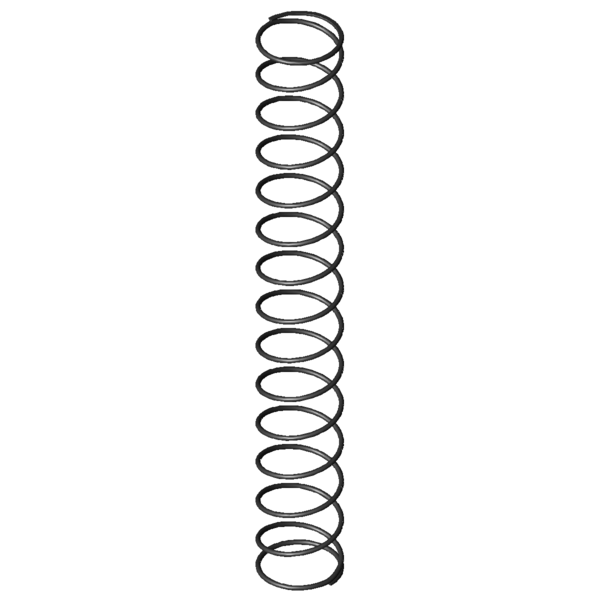

Symboles formuleValeurUnitéLa description
Nature du matériau
EN 10270-1
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
1,6
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
26,4
mm
diamètre d'enroulement moyen
De
28
mm
diamètre extérieur d'enroulement
Dd
24
mm
diamètre maximal du mandrin
Dh
29,5
mm
diamètre minimum de la douille
L0
206
mm
longueur libre
Lk
163,3
mm
longueur de flambage
Fn
45,752
N
force maximum en cas de charge statique
Ln
35,78
mm
longueur minimum en cas de charge statique
sn
170,22
mm
flexion maximum en cas de charge statique
Fndyn
36,017
N
force maximum pour charge dynamique
Lndyn
72
mm
longueur minimum pour utilisation dynamique
shdyn
76,92
mm
course maximum en cas d'utilisation dynamique
S
15,141
mm
pas, écart de milieu du fil à milieu du fil
n
13,5
nombre
de spires utiles
nt
nombre
total de spires
R
0,269
N/mm
raideur du ressort
Masse
20,4313
g
masse d'un ressort
Fntol
3,97
N
tolérance (+/-) pour force maximum statique
Fndtol
3,65
N
tolérance (+/-) pour force maximum dynamique
Detol
0,6
mm
tolérance (+/-) du diamètre extérieur
L0tol
6,84
mm
tolérance (+/-) pour longueur libre
Groupe de prix
H
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
