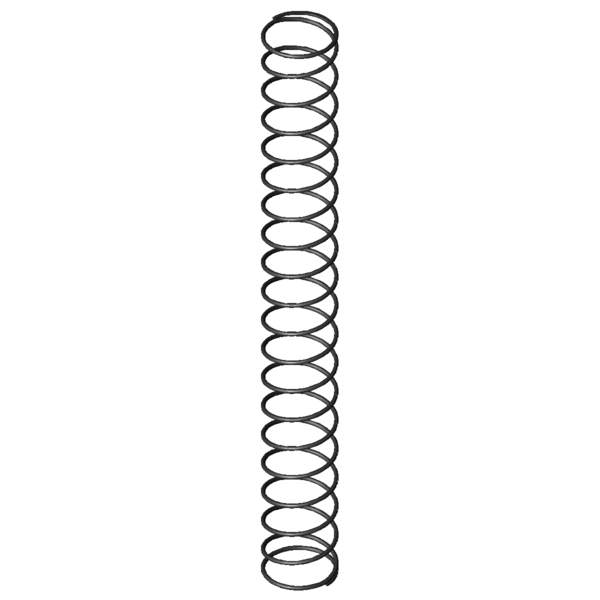

Symboles formuleValeurUnitéLa description
Nature du matériau
EN 10270-1
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
1,5
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
25
mm
diamètre d'enroulement moyen
De
26,5
mm
diamètre extérieur d'enroulement
Dd
22,7
mm
diamètre maximal du mandrin
Dh
27,9
mm
diamètre minimum de la douille
L0
224
mm
longueur libre
Lk
190,16
mm
longueur de flambage
Fn
31,921
N
force maximum en cas de charge statique
Ln
45,09
mm
longueur minimum en cas de charge statique
sn
178,91
mm
flexion maximum en cas de charge statique
Fndyn
30,642
N
force maximum pour charge dynamique
Lndyn
52,26
mm
longueur minimum pour utilisation dynamique
shdyn
146,35
mm
course maximum en cas d'utilisation dynamique
S
12,027
mm
pas, écart de milieu du fil à milieu du fil
n
18,5
nombre
de spires utiles
nt
nombre
total de spires
R
0,178
N/mm
raideur du ressort
Masse
22,4904
g
masse d'un ressort
Fntol
2,83
N
tolérance (+/-) pour force maximum statique
Fndtol
2,81
N
tolérance (+/-) pour force maximum dynamique
Detol
0,5
mm
tolérance (+/-) du diamètre extérieur
L0tol
13,16
mm
tolérance (+/-) pour longueur libre
Groupe de prix
H
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
