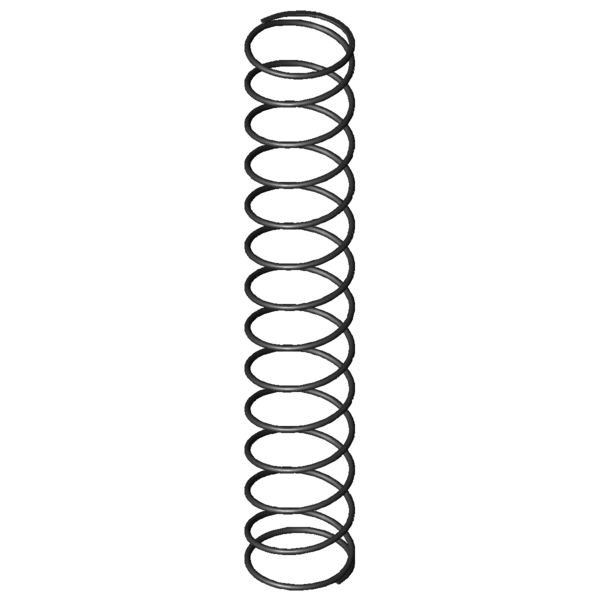

Symboles formuleValeurUnitéLa description
Nature du matériau
EN 10270-1
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
1,5
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
25
mm
diamètre d'enroulement moyen
De
26,5
mm
diamètre extérieur d'enroulement
Dd
22,7
mm
diamètre maximal du mandrin
Dh
27,9
mm
diamètre minimum de la douille
L0
152
mm
longueur libre
Lk
92,71
mm
longueur de flambage
Fn
31,836
N
force maximum en cas de charge statique
Ln
31,44
mm
longueur minimum en cas de charge statique
sn
120,56
mm
flexion maximum en cas de charge statique
Fndyn
30,557
N
force maximum pour charge dynamique
Lndyn
36,28
mm
longueur minimum pour utilisation dynamique
shdyn
98,91
mm
course maximum en cas d'utilisation dynamique
S
12,04
mm
pas, écart de milieu du fil à milieu du fil
n
12,5
nombre
de spires utiles
nt
nombre
total de spires
R
0,264
N/mm
raideur du ressort
Masse
15,9078
g
masse d'un ressort
Fntol
2,93
N
tolérance (+/-) pour force maximum statique
Fndtol
2,91
N
tolérance (+/-) pour force maximum dynamique
Detol
0,5
mm
tolérance (+/-) du diamètre extérieur
L0tol
9,3
mm
tolérance (+/-) pour longueur libre
Groupe de prix
H
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
