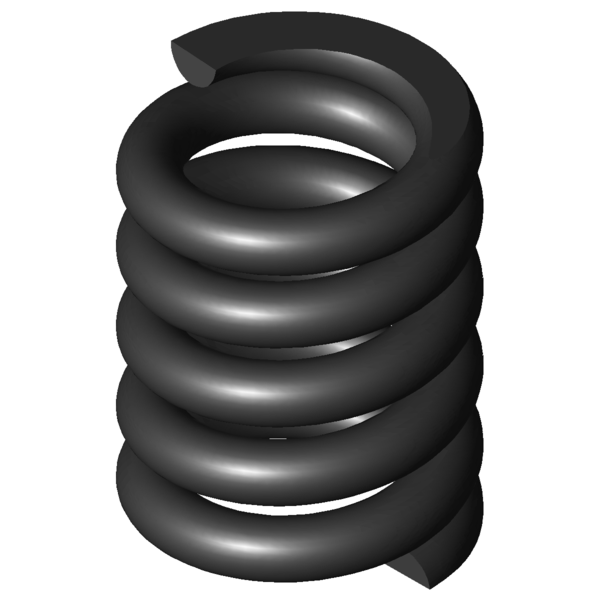

Symboles formuleValeurUnitéLa description
Nature du matériau
EN 10270-1
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
1,25
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
5,55
mm
diamètre d'enroulement moyen
De
6,8
mm
diamètre extérieur d'enroulement
Dd
3,9
mm
diamètre maximal du mandrin
Dh
7,3
mm
diamètre minimum de la douille
L0
9
mm
longueur libre
Lk
mm
longueur de flambage
Fn
64,769
N
force maximum en cas de charge statique
Ln
7,44
mm
longueur minimum en cas de charge statique
sn
1,56
mm
flexion maximum en cas de charge statique
Fndyn
52,376
N
force maximum pour charge dynamique
Lndyn
7,74
mm
longueur minimum pour utilisation dynamique
shdyn
1,26
mm
course maximum en cas d'utilisation dynamique
S
2,214
mm
pas, écart de milieu du fil à milieu du fil
n
3,5
nombre
de spires utiles
nt
nombre
total de spires
R
41,568
N/mm
raideur du ressort
Masse
0,9302
g
masse d'un ressort
Fntol
12,58
N
tolérance (+/-) pour force maximum statique
Fndtol
12,4
N
tolérance (+/-) pour force maximum dynamique
Detol
0,2
mm
tolérance (+/-) du diamètre extérieur
L0tol
0,28
mm
tolérance (+/-) pour longueur libre
Groupe de prix
E
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
