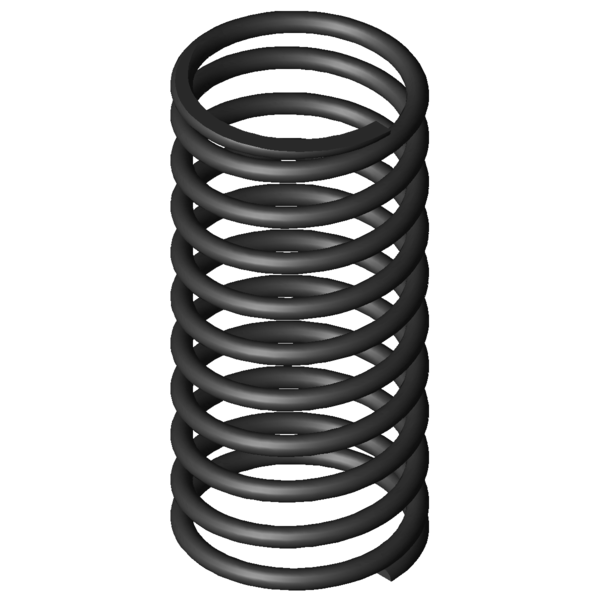

Symboles formuleValeurUnitéLa description
Nature du matériau
EN 10270-1
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
0,9
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
9,4
mm
diamètre d'enroulement moyen
De
10,3
mm
diamètre extérieur d'enroulement
Dd
8
mm
diamètre maximal du mandrin
Dh
10,9
mm
diamètre minimum de la douille
L0
22
mm
longueur libre
Lk
mm
longueur de flambage
Fn
8,91
N
force maximum en cas de charge statique
Ln
12,04
mm
longueur minimum en cas de charge statique
sn
9,96
mm
flexion maximum en cas de charge statique
Fndyn
7,958
N
force maximum pour charge dynamique
Lndyn
13,1
mm
longueur minimum pour utilisation dynamique
shdyn
8,9
mm
course maximum en cas d'utilisation dynamique
S
2,344
mm
pas, écart de milieu du fil à milieu du fil
n
9
nombre
de spires utiles
nt
nombre
total de spires
R
0,894
N/mm
raideur du ressort
Masse
1,6335
g
masse d'un ressort
Fntol
1,41
N
tolérance (+/-) pour force maximum statique
Fndtol
1,4
N
tolérance (+/-) pour force maximum dynamique
Detol
0,3
mm
tolérance (+/-) du diamètre extérieur
L0tol
1,42
mm
tolérance (+/-) pour longueur libre
Groupe de prix
D
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
